Comment utiliser l’outil d’extrusion pour générer des objets 3D dans Corel DRAW

Nous pouvons utiliser différentes méthodes dans Corel Draw pour générer des effets très colorés et impressionnants. Surtout si nous utilisons le bon outil pour les effets 3D, qui attirent visuellement beaucoup d’attention et offrent une touche professionnelle à notre projet. Voici un didacticiel qui vous apprendra à utiliser l’outil d’extrusion pour générer des objets 3D dans Corel Draw.

Vous serez en mesure de réaliser à quel point il est simple de manipuler et d’utiliser les différents outils que Corel Draw nous propose . Nous avons pu le voir dans l’article qui vous a montré comment utiliser l’outil de remplissage intelligent . Et puis nous vous montrerons pas à pas ce guide intéressant.

Comment utiliser l’outil d’extrusion pour générer des objets 3D dans Corel Draw

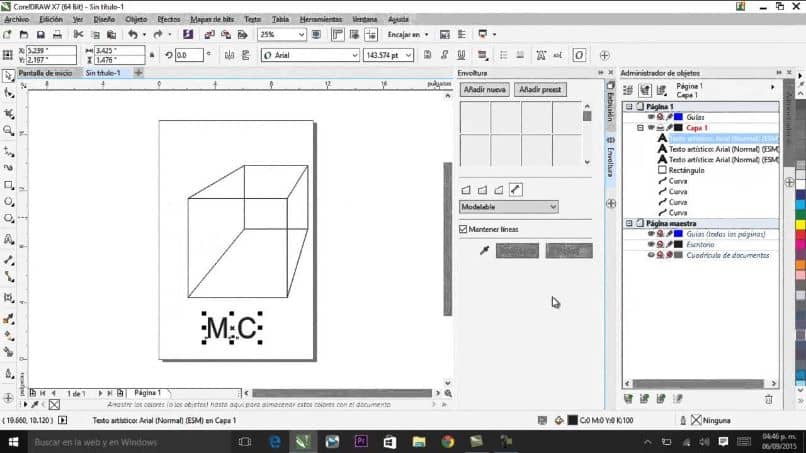

Et qu’obtiendra-t-on avec l’utilisation de l’ outil d’extrusion ? Avec lui, nous pouvons imprimer des objets avec une illusion de profondeur qui ressemble à un effet 3D. Et pour l’utiliser, il faut tout d’abord choisir l’objet auquel on va appliquer l’effet. Ensuite, nous allons aller dans le panneau latéral où se trouve le menu des outils.

Dans le groupe d’outils interactifs, où vous pouvez utiliser l’outil Ombre, Silhouette et Fusion. Lors de la sélection, nous maintenons le bouton gauche de la souris enfoncé, plusieurs options apparaîtront mais nous choisirons Extrusion . Ensuite, nous allons nous positionner sur l’objet, faire un clip et maintenir le bouton gauche de la souris enfoncé et faire glisser.

Sur l’objet, il apparaîtra comme une sorte d’axes de coordonnées et une lettre X, ce sera le point de fuite de l’objet que nous allons extruder. Une fois libéré, il nous montrera un objet qui était auparavant une figure plate et qui a maintenant de la profondeur. Nous pouvons configurer les différentes options de cet outil, à partir de la barre de propriétés.

Nous pouvons ajouter différents effets d’extrusion à notre figure, qui sont prédéfinis dans la première option de la barre de propriétés. Ici, nous pouvons prévisualiser les différentes options qu’il nous offre. Nous pouvons également modifier la position de l’objet par rapport aux axes de coordonnées X et Y.

Il y a aussi un bouton à côté des mesures de coordonnées, avec cela, nous pouvons choisir entre 6 types d’extrusion. A côté de ce bouton, on peut modifier la position du point de fuite , au moyen de deux champs. Nous pouvons le manipuler très facilement avec la souris, pour donner de la profondeur à notre objet.

Effets de profondeur avec l’outil d’extrusion

On peut bloquer le point de fuite, par rapport à la page, par rapport à l’objet ou partager le point de fuite avec un autre objet. Qu’est-ce que cela signifie, que les modifications que vous apportez au point de fuite de l’un des deux objets. Celles-ci s’appliqueront invariablement à l’autre objet.

Cela nous donne également une option qui nous permet d’ajouter manuellement la profondeur à l’objet et nous pouvons également modifier la rotation d’extrusion. Lorsque vous choisissez cette option, elle nous montre un aperçu et nous pouvons y appliquer la rotation. En sélectionnant avec la souris, nous maintenons le bouton gauche enfoncé et faisons glisser.

Mais si nous ne voulons pas le faire de cette façon, dans la partie inférieure droite de la fenêtre de rotation, il y a un symbole, si nous appuyons, il nous montrera les valeurs de rotation. Nous pouvons les modifier à volonté, jusqu’à obtenir le degré de rotation souhaité. Nous trouverons également un bouton avec lequel nous pouvons changer la couleur de la profondeur d’extraction.

Ici, nous pouvons choisir trois options différentes, et il nous montre également le sélecteur de couleur et dans l’option Ombre de couleur, nous pouvons ajouter deux couleurs. On peut aussi ajouter un effet de biseau à l’extraction, on peut le faire en utilisant la souris ou en plaçant les valeurs. Il y a aussi la possibilité de modifier l’éclairage de l’objet, ainsi que son intensité.

Et enfin, nous avons la possibilité de copier et supprimer l’extrusion dans un objet et nous concluons ainsi ce tutoriel. Ici, nous avons pu vous montrer les options que nous pouvons utiliser avec l’outil d’extraction de Corel Draw .
