Comment activer, créer ou dessiner des lignes inclinées indiquant l’angle dans AutoCAD

La base de tout dessin est les lignes et vous êtes ici parce que vous voulez dessiner des lignes avec des angles spécifiques pour votre travail de conception, que ce soit pour une tâche de dessin architectural ou simplement pour vous entraîner à mieux gérer AutoCAD, ici nous vous apprendrons tout ce que vous devez savoir pour apprendre à dessiner des lignes inclinées indiquant l’angle qui vous convient le mieux.

Avant de commencer, il est important que vous disposiez de la dernière version d’AutoCAD , car les étapes que nous allons expliquer ci-dessous concernent les annotations les plus récentes, c’est-à-dire sans utiliser le symbole «@» comme cela a été fait précédemment, afin que vous puissiez accélérer le travail.

Il est important que vous gardiez cela à l’esprit, car, si vous allez faire du dessin pour votre professeur, de peur qu’elle ne vous dise qu’il est mal de ne pas utiliser «@». Avec ce clair, suivez ces étapes pour dessiner des lignes en pente.

Étapes pour dessiner des lignes inclinées indiquant l’angle dans AutoCAD

Activez l’outil ‘ligne’

Commencez par activer l’outil «Ligne» , pour ce faire vous pouvez aller dans le menu que vous avez à gauche de votre écran. C’est la première icône de ce menu, où se trouvent les icônes des lignes, des flèches et des polygones.

Une autre façon d’activer l’outil «Ligne» consiste à taper la lettre «L» dans la barre de commandes. Cette méthode est très simple et rapide, vous pouvez utiliser la liste des commandes d’AutoCAD  qui vous feront sans aucun doute gagner beaucoup de temps dans n’importe lequel de vos travaux.

Créer la ligne

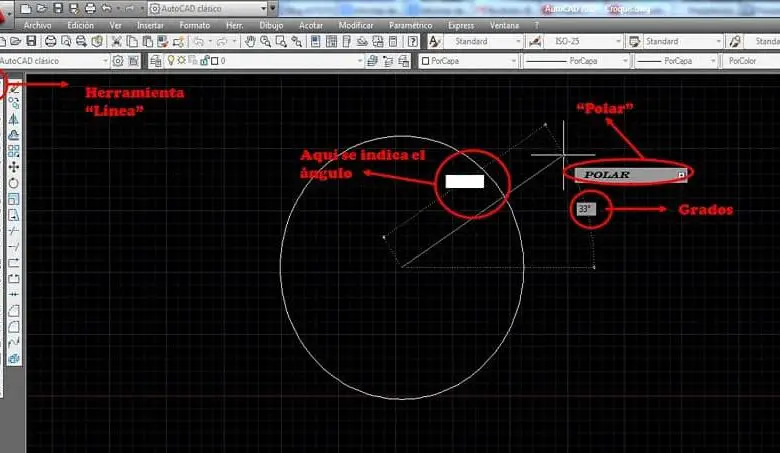

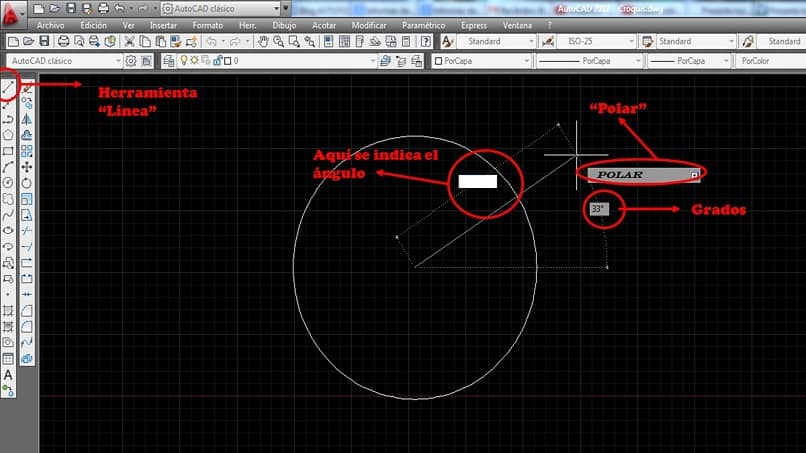

Une fois l’outil activé, cliquez sur l’endroit où vous voulez que la ligne commence , tout en appuyant sur votre souris, prolongez la ligne dans la direction qui vous convient le mieux. Vous remarquerez que lorsque vous faites cela, trois points importants apparaîtront, ces points sont les valeurs numériques de la ligne que vous créez.

El primer punto se llama “Polar” aparece al final de la línea que estás dibujando e indica las medidas que tiene la línea por completo, el segundo solo es un número que indica el grado de nuestra línea e ira cambiando conforme movamos el mouse con la herramienta “Línea” activa a través de nuestro plano, el tercer punto es el más importante.

Indica el ángulo que tendrá la línea

El tercer punto es una casilla en blanco en donde escribiremos la inclinación de nuestra línea. Para indicarle al programa que inclinación debe tener nuestra línea, borra los valores numéricos predeterminados de la casilla color blanco y coloca los que necesites de la siguiente forma: “<valor numérico”.

Para entenderlo mejor, haz el siguiente ejercicio: activa la herramienta “Línea”, haz clic en cualquier punto del plano de diseño y extiende la línea. En la casilla blanca coloca “<50” (sin las comillas) presiona “Enter” en tu teclado y ya tendrás una línea inclinada de acuerdo a los parametros inicados.

Últimos pasos para dibujar líneas inclinadas en AutoCAD

Cuando presiones “Enter” el programa automáticamente bloqueara la línea en el grado de inclinación indicado, queda a tu gusto decidir la longitud de la línea, solo debes hacer clic en el punto donde quieres que termine la línea y listo ¿fácil no?

Si pour une raison quelconque vous n’étiez pas satisfait de l’inclinaison ou pendant la pratique vous avez fait quelque chose que vous ne devriez pas gâcher le travail, tapez simplement la lettre «U» dans la barre de commande pour annuler votre dernière action, cette commande est très utile si vous commencent à utiliser AutoCAD.

Nous espérons que cette explication vous aidera , sur notre page, vous pouvez trouver une grande variété de sujets sur AutoCAD et ses dernières mises à jour, sans aucun doute, ce logiciel de modélisation et de visualisation 3D ou 2D est l’un des meilleurs du marché et apprend à l’utiliser vous garantira un travail unique et de qualité.
