Comment rechercher et afficher la pente d’une ligne azimutale dans AutoCAD

Dans le développement de projet, en particulier dans l’architecture et l’ingénierie, il y a la pente d’une ligne azimutale. Ce qui se manifeste comme un élément essentiel des dessins réalisés dans les programmes de conception.

L’un des logiciels les plus utilisés pour ces zones de travail est AutoCAD, développé et distribué par la société Autodesk.

Ce programme est reconnu dans le monde entier pour son efficacité, donnant à ses utilisateurs les outils nécessaires pour obtenir des résultats professionnels dans leurs projets.

L’un de ces outils permet de trouver la pente d’une ligne d’azimut dont nous avons parlé précédemment, afin de la définir et de fournir au concepteur les informations nécessaires à son sujet.

C’est vraiment utile pour les professionnels qui méritent ce type de données pour compléter les projets qu’ils mènent, donc AutoCAD finit par être leur option principale quand ils le méritent.

C’est pourquoi pour répondre à la large demande des gens, il est activé pour les systèmes d’exploitation Windows et Mac, car ils sont les plus utilisés aujourd’hui.

Si dans votre travail vous avez besoin de localiser ladite pente et que vous ne savez pas comment utiliser le programme pour la visualiser, continuez à lire pour en savoir un peu plus.

Qu’est-ce que l’azimut?

Dans la conception, il est connu comme un angle orienté vers une direction cardinale. C’est-à-dire que sa courbe est dirigée vers l’un des quatre points cardinaux, bien que généralement ils aient tendance à être vers le nord ou le sud.

Toutes les diagonales ont une pente, qui est décrite par l’unité de degrés. Par conséquent, vous pouvez définir, rechercher ou visualiser une pente d’une ligne d’azimut à l’intérieur de l’un d’eux.

Les valeurs travaillées par l’azimut sont définies en degrés: minutes et secondes et radians. S iendo ceux-ci accordés à la pente une fois se trouvent dans la ligne diagonale.

Apprenez à détecter la pente d’une ligne azimutale grâce aux outils AutoCAD!

Une fois dans le programme, entrez dans le menu «Fichier» pour ouvrir un nouveau document. Seulement si c’est le cas que le projet a déjà terminé son édition et que vous voulez trouver la pente. Si, au contraire, vous avez besoin d’obtenir les informations dans une conception en cours de réalisation, ignorez l’étape précédente.

D’un point de vue panoramique, il détecte l’endroit où se situe la diagonale. Zone sur laquelle vous devrez zoomer une fois qu’elle est localisée, afin de commencer à déterminer la pente.

AutoCAD est également reconnu pour travailler avec des commandes, basées sur divers langages de programmation. Concernant la tâche en cours, commencez par la commande «Unités» et sélectionnez le «Type d’angle» .

Une boîte apparaîtra sur l’écran qui demandera l’unité à travers laquelle vous souhaitez recevoir les informations, et la disponibilité est l’une de celles mentionnées ci-dessus. Radians, degrés, unités de géomètre et degrés, minutes et secondes.

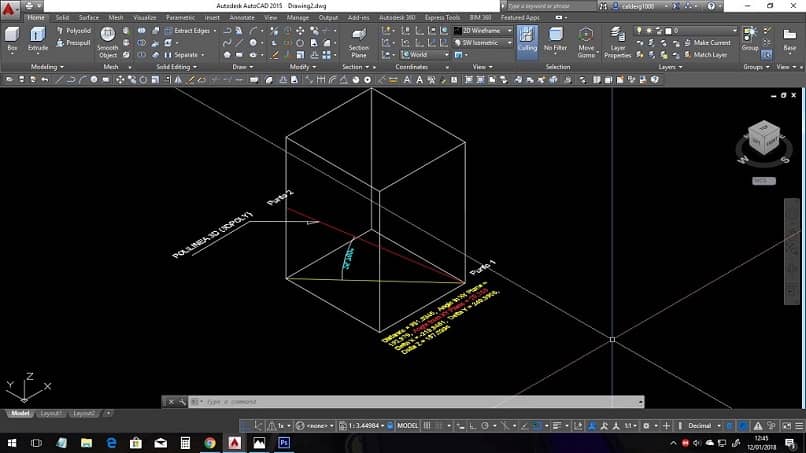

Déterminer la pente

La première étape qui vous aidera à trouver la pente d’une ligne azimutale consiste à sélectionner «Direction de l’angle de base». Quelle est la direction cardinale de la diagonale.

Entrez la commande «Ligne» pendant que vous sélectionnez le milieu de la ligne, pour écrire plus tard «@ 100 <0», où «@» offre la position en fonction du point choisi par vous, «100» est la ligne, «<» La dimension angulaire et «0» le degré ou sa valeur en unités.

Appuyez sur «Entrée», une ligne apparaîtra qui ira tout le long de la «Direction de l’angle de base» défini par vous, qui peut être dessinée via la commande «Dimangulaire».

Lors de la sélection des deux lignes: le tracé et l’incliné, appuyer sur la cote angulaire. Ce qui définira une annotation faisant référence à l’azimut de la diagonale , établissant ainsi sa pente. Enfin, n’oubliez pas de sauvegarder votre projet , en évitant les mauvais moments. Qu’est-ce que tu attends? Visualiser la pente d’une ligne azimutale dans Autocad n’a jamais été aussi simple.
