Supprimer les guides (lignes en pointillés) dans SketchUp

En bref :

  • Les lignes en pointillés de SketchUp sont des guides, créés avec l’outil Mètre ou Rapporteur.
  • Pour tous les effacer : Édition > Supprimer les guides.
  • Pour les cacher sans les supprimer : Affichage > Guides (décocher).

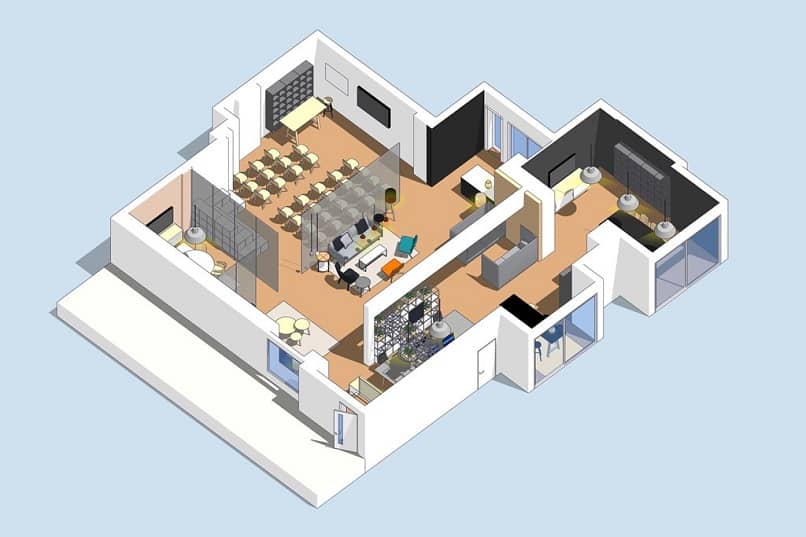

SketchUp est un logiciel de modélisation 3D très utilisé en architecture, en aménagement intérieur et en menuiserie. Ses guides (lignes et points en pointillés) aident à placer précisément les éléments, mais finissent par encombrer le modèle. Voici comment s’en débarrasser.

Que sont les guides dans SketchUp ?

Les guides (lignes de construction) et les points de repère sont des aides au dessin. On les crée avec l’outil Mètre (touche T) en cliquant sur une arête puis en déplaçant la souris, ou avec l’outil Rapporteur pour un angle. Ils ne font pas partie de la géométrie : ils n’apparaissent pas dans les exports 3D, mais ils encombrent l’écran.

Supprimer tous les guides d’un coup

  1. Ouvrez le menu Édition.
  2. Cliquez sur Supprimer les guides.

Attention : la commande agit sur le contexte actif. Si vous êtes en train d’éditer un groupe ou un composant, seuls ses guides sont supprimés. Sortez de l’édition (touche Échap ou clic à l’extérieur) pour agir sur tout le modèle, ou répétez l’opération dans chaque groupe.

Supprimer un guide en particulier

  1. Prenez l’outil Sélection (barre d’espace).
  2. Cliquez sur le guide (Maj + clic pour en ajouter d’autres).
  3. Appuyez sur Suppr.

Vous pouvez aussi utiliser la Gomme (touche E) et cliquer sur les guides à effacer.

Masquer les guides sans les supprimer

Méthode Effet
Affichage > Guides (décocher) Masque tous les guides, réversible
Clic droit sur un guide > Masquer Masque un seul guide
Placer les guides sur une balise (calque) dédiée Les afficher ou masquer en un clic
Style de scène Masquer les guides dans une scène précise

Créer des guides sans le vouloir

Avec l’outil Mètre, un guide est créé à chaque mesure si l’option est active. Appuyez sur Ctrl (Option sur Mac) pendant l’utilisation de l’outil pour basculer entre « mesurer seulement » et « mesurer et créer un guide » : le petit signe + à côté du curseur indique qu’un guide sera créé.

Les lignes en pointillés qui ne sont pas des guides

  • Les arêtes masquées s’affichent en pointillés quand Affichage > Géométrie masquée est activé.
  • Les arêtes de profil ou certains styles peuvent aussi produire des traits discontinus.
  • Les axes de dessin (rouge, vert, bleu) en pointillés indiquent leur partie négative : on peut les masquer via Affichage > Axes.

Pour d’autres logiciels de dessin, voyez les fichiers DWG et l’outil Point de fuite de Photoshop. Pour travailler confortablement, lisez comment utiliser deux écrans.

Cas pratique : nettoyer un plan d’aménagement avant de l’envoyer

Vous avez dessiné une cuisine dans SketchUp avec des dizaines de guides et allez envoyer le plan à un artisan ? Sortez de tous les groupes (Échap), lancez Édition > Supprimer les guides, puis vérifiez dans chaque groupe ou composant principal. Purgez ensuite les éléments inutilisés : Fenêtre > Infos sur le modèle > Statistiques > Purger les éléments inutilisés. Le fichier est plus léger et plus lisible. Exportez enfin des vues en PDF ou en image avec des scènes propres.

Les outils de mesure qui créent des guides

Outil Raccourci Guide créé
Mètre T Ligne de construction parallèle ou point
Rapporteur — Ligne de construction inclinée
Cotation — Aucun (cote)

Les guides dans SketchUp Free, Go et Pro

Dans la version web (SketchUp Free ou Go), les guides se suppriment avec la gomme ou en les sélectionnant puis Suppr ; la commande « Supprimer les guides » se trouve dans le menu Édition selon l’interface. SketchUp Pro offre en plus la gestion par balises et la sortie vers LayOut pour des plans cotés.

Les erreurs fréquentes

  • Supprimer des arêtes en croyant supprimer des guides : vérifiez que la sélection n’inclut que des lignes pointillées.
  • Laisser des guides dans un composant importé de la 3D Warehouse : éditez le composant pour les retirer.

Questions fréquentes

Peut-on annuler la suppression des guides ?

Oui, avec Ctrl + Z (Cmd + Z sur Mac).

Les guides s’impriment-ils ?

Ils apparaissent dans les exports 2D s’ils sont visibles : masquez-les avant.

SketchUp Free permet-il de supprimer les guides ?

Oui, dans le menu de la version web ou avec la gomme.

Comment changer la couleur des guides ?

Fenêtre > Styles > Modifier > Paramètres d’arêtes : la couleur des guides s’y règle.
