Découvrez ce qu’est une armoire rack et quels modèles vous pouvez acheter

Vous êtes nombreux à avoir vu dans les Centres de Traitement de Données (DPC), les petites et moyennes entreprises, voire les bureaux, des armoires métalliques qui abritent les principaux systèmes informatiques et réseaux de communication. Ces armoires sont appelées armoires informatiques ou racks, et elles sont le moyen de stocker en toute sécurité tous les équipements des entreprises, et de commander correctement tout le câblage au cas où il serait nécessaire d’effectuer une intervention sur celui-ci. Aujourd’hui, dans RedesZone, nous allons expliquer ce qu’est une armoire rack, à quoi elle sert, combien elle mesure et quels modèles existent.

Qu’est-ce qu’une armoire à crémaillère ou à cadre?

Un rack est une armoire avec une base et une structure métalliques , dont l’objectif principal est de loger tous les systèmes informatiques et de télécommunications dont les entreprises ou organisations où ils sont installés ont besoin. C’est dans ces armoires rack que seront stockés les serveurs, les commutateurs, les routeurs professionnels, les serveurs NAS, les DAS, les onduleurs (UPS) et, bien sûr, tout le câblage réseau pour fournir les différents services au réseau local.

Actuellement, toute entreprise disposant d’un minimum d’équipements connectés par câble disposera d’un switch avec 24 ports ou plus, un switch rackable professionnel qui doit aller dans l’une de ces armoires. Il en va de même si nous avons un serveur, si nous avons un serveur ou un NAS de type tour, vous pouvez également le mettre en rack avec des plateaux fixes ou mobiles, si nous avons un serveur de type rack (qui sont généralement un peu plus chers) , nous gagnerons beaucoup de place à l’intérieur du rack car ils n’occuperont que 1U ou 2U.

Dans les armoires rack, toutes les dimensions sont toujours standardisées , dans le but que tous les équipements que nous allons installer (commutateurs, routeurs, serveurs NAS, UPS) soient compatibles et que nous n’ayons aucun problème. Ces armoires ont des côtés amovibles , pour accéder facilement aux côtés de l’équipement que nous installons, en plus, nous pouvons les acheter avec des portes vitrées (sur le devant) pour très bien voir ce qu’il y a à l’intérieur sans avoir à ouvrir la porte, ou nous allons ont également des portes métalliques perforées pour faciliter la circulation de l’air et refroidir adéquatement l’équipement à l’intérieur. Enfin, nous avons également la possibilité d’avoir des armoires à deux portes, c’est idéal pour qu’ils occupent la moitié de l’espace lorsqu’ils sont ouverts et placés dans des endroits où il n’y a pas trop d’espace, comme dans les petites pièces, les couloirs, etc.

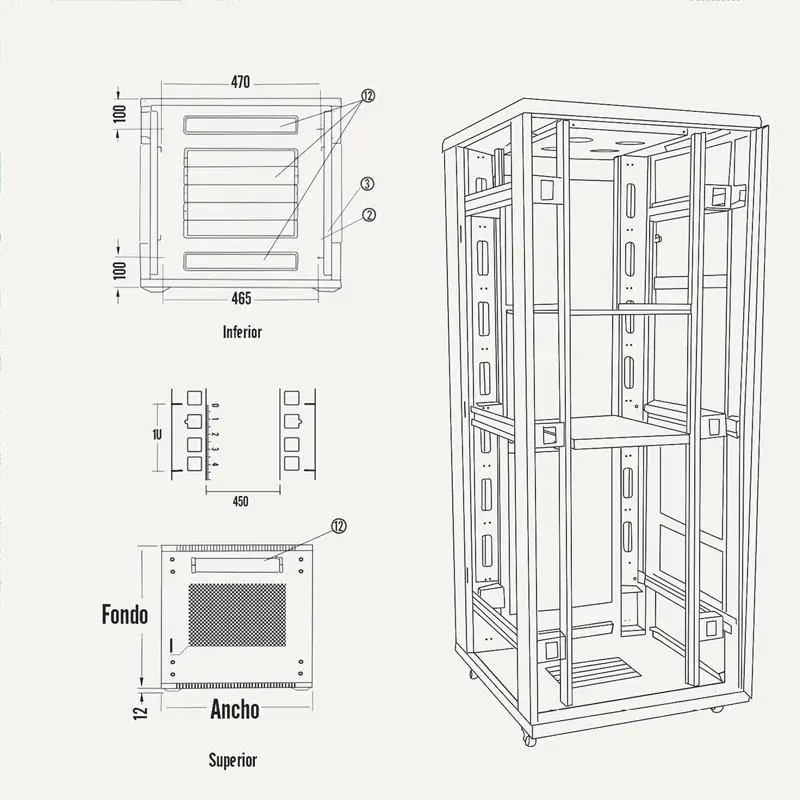

Dimensions d’un rack ou d’un rack

Hauteur

Concernant les dimensions des racks, la première chose que nous devons prendre en compte est la hauteur , qui se mesure dans une unité appelée U. Ce «U» équivaut à 1,75 pouces, soit 44,45 mm. Tous les équipements tels que les routeurs ou les commutateurs doivent toujours avoir une hauteur de 4,4 cm de haut, pour être exactement la même qu’un U et pour pouvoir racker l’équipement sans aucun problème. Dans le cas des serveurs, ils occupent généralement 2U et même plus, mais il faudra toujours le mesurer en multiples d’un U pour trouver sa hauteur. De cette façon, nous pouvons trouver des racks d’une hauteur de 22U, 42U ou plus, selon le modèle que nous recherchons.

La hauteur en U ne correspond jamais à la hauteur réelle de l’armoire elle-même, car les U indiquent seulement la hauteur effective pour l’installation du matériel, sans compter que les armoires ont généralement des roues, et en partie haute un système de ventilation pour extraire air chaud de l’intérieur. Par exemple, le plus normal est qu’une armoire 42U mesure un peu plus de 2 mètres (au lieu de 1,86 mètre qu’elle devrait mesurer en fonction des U).

Largeur

Concernant la largeur , normalement les racks font toujours 19 pouces (48,26cm de large) qui font en réalité 600mm de large à l’extérieur, car on aura toujours de la place pour le câblage latéral et les «murs» du meuble lui-même. Il y a aussi des racks de 800mm de large, mais ce sont quand même des racks de 19 pouces, cela nous permet d’ajouter 10cm de chaque côté pour faciliter grandement la gestion du câblage réseau qui va être utilisé, on aura beaucoup plus de facilité à passer tout le réseau de câblage ou fibre pour interconnecter les différents équipements.

Arrière-plan

Enfin, concernant la profondeur des armoires , elles vont généralement de 600 mm de profondeur à 1 200 mm de profondeur. Selon les serveurs ou l’équipement que nous allons installer, nous aurons besoin d’un fonds plus important ou d’un fonds plus petit. Pour cette raison, avant d’acheter un rack, il est conseillé de voir la taille des serveurs que nous avons déjà achetés, car il est possible qu’ils ne nous conviennent pas si nous avons une armoire avec peu de profondeur. Comme recommandation générale, l’équipement avec la profondeur la plus profonde doit être d’environ 15 cm plus petit que le rack que nous allons acheter, pour faciliter la gestion des câbles (alimentation, données, etc.), c’est-à-dire qu’il doit toujours » «espace libre» à l’intérieur du rack pour ne pas avoir de problèmes de gestion du câblage.

À quoi servent-ils?

Une armoire rack est utilisée pour avoir tous les équipements du réseau et les principaux systèmes informatiques (principalement des serveurs) au même endroit et très bien organisés. Si nous avons tous les systèmes informatiques dans une armoire rack, nous pouvons effectuer plus facilement des interventions, interconnecter des réseaux et même étendre l’infrastructure dont nous disposons déjà. Un autre point fort des racks est qu’ils nous permettront de ventiler adéquatement tout l’équipement, la plupart des armoires ont des ventilateurs dans la partie supérieure pour expulser l’air chaud qui est généré à l’intérieur, de plus, elles ont aussi généralement à l’avant et à l’arrière perforées portes pour faciliter le passage de l’air froid vers le rack et la sortie de l’air chaud.

Afin d’avoir une bonne gestion de la température, dans tout bon data center, nous aurons toujours un couloir d’air froid où il y aura de l’air conditionné pour refroidir les équipements à l’intérieur du rack, et un couloir d’air chaud où le rack et les serveurs vont expulser l’air chaud.

Types d’armoires rack

Nous avons principalement deux types d’armoires rack, des modèles de sol et des modèles muraux . Selon nos besoins et notre budget, nous pouvons choisir un type de garde-robe ou un autre. Il est également très important de savoir où nous allons placer le placard, car les armoires murales sont beaucoup plus petites que celles au sol. De plus, nous devons prendre en compte les accessoires dont nous disposons pour les racks, afin de faciliter l’installation et la gestion de tout le câblage.

Support mural

Ce type d’armoires nous permet de les placer sur une table ou directement au mur, comme une étagère. Si nous avons besoin d’une armoire pour installer un commutateur et un routeur uniquement, c’est une très bonne option car elle a un prix très bas, et elle est idéale pour les centres de formation, les écoles où ils n’ont pas besoin de trop de connectivité, les maisons domestiques, etc. Ces types d’armoires sont une version «mini» des racks de sol, mais ils sont toujours parfaitement valables car ils respectent toutes les dimensions standard. Bien sûr, ces types d’armoires peuvent également être placés au sol, mais ils n’ont pas de roulettes comme les armoires au sol, il est donc plus normal de les avoir au mur ou sur une table.

Ces types d’armoires ont généralement peu d’U, environ 6U environ, car elles ont généralement une limite de charge d’environ 50-70Kg. Ce type d’armoires possède également des côtés amovibles, un refroidissement dans la partie supérieure du rack, une porte vitrée et une clé, et on peut même gérer correctement le câblage à l’intérieur. Il faut prendre en compte les limitations de ce type d’armoires : nous avons peu d’unités U disponibles pour installer du matériel, et si l’une n’est pas rackable (c’est un type tour) vous aurez encore moins d’espace, il faut donc bien l’évaluer.

Armoire rack murale 9U


>

Consulter

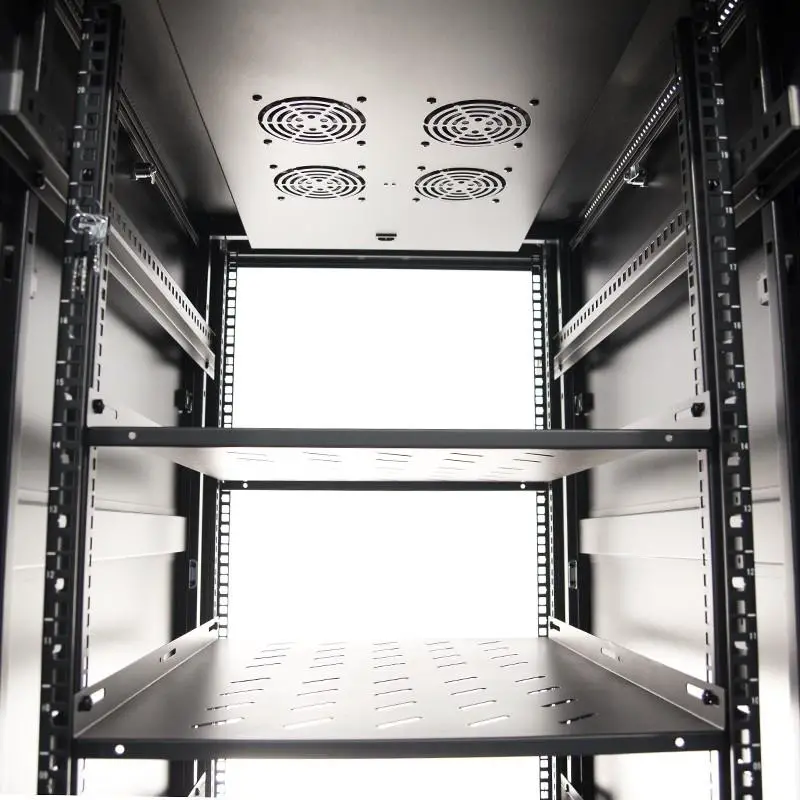

Étagères au sol

Ce type d’armoires est spécialement conçu pour les avoir directement au sol, elles ont des roues verrouillables pour le déplacer facilement et rapidement, nous n’aurons pas besoin de l’ancrer au mur, elle est placée directement sur le sol et les roues sont verrouillées pour empêcher son mouvement. Si nous avons besoin d’un placard pour installer un routeur, plusieurs commutateurs et serveurs, c’est l’option qu’il vous faut car elle vous offrira le plus grand espace en hauteur. Ces types d’armoires s’adressent aux petites et moyennes entreprises où nous avons plus de matériel informatique à stocker.

Les supports au sol peuvent être démontés de tous les côtés (y compris la porte), la porte d’entrée peut être choisie en verre ou perforée, et c’est celle qui offrira le plus d’espace, car la limite de hauteur et de largeur est définie par l’emplacement où nous allons le placer. Normalement les dimensions en profondeur de ces armoires vont de 600mm à 1200mm, de plus, en largeur nous avons aussi la possibilité d’acheter 600mm ou 800mm, ce dernier est idéal pour une très bonne gestion de tout le câblage réseau et fibre qui vont aux différentes équipes .

rack de sol 22U

>
EUR

373.63

Accessoires qu’un rack peut avoir

Lorsque nous achetons une armoire rack, elles sont généralement livrées avec quelques accessoires minimum pour une installation correcte des différents systèmes informatiques, cependant, vous devrez peut-être acheter en plus d’autres accessoires assez intéressants que nous détaillons ci-dessous.

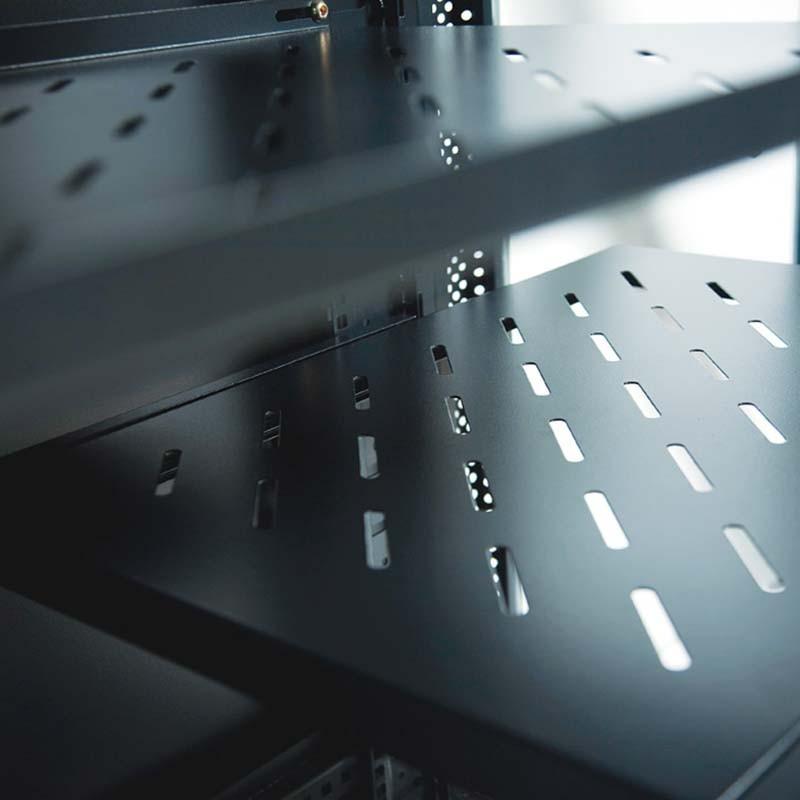

Plateaux fixes ou coulissants

Normalement, la plupart des équipements que nous installons dans une armoire rack sont «rackables», cependant, il est possible que nous ayons un onduleur ou un serveur NAS au format tour, et par conséquent, nous ne puissions pas l’installer correctement. Afin d’installer ce type d’équipement, et même de mettre un moniteur et un clavier à l’intérieur du rack lui-même pour effectuer des interventions localement, l’utilisation de plateaux est nécessaire. Ces plateaux sont des structures métalliques qui sont installées sur les côtés du rack, et qui supportent un serveur, un moniteur ou tout autre appareil informatique.

Il existe au total trois types de plateaux :

  • Plateaux fixes : ils ont un fond fixe, la largeur est la largeur par défaut de 19″ des armoires. Une fois installés, ils ne peuvent plus être déplacés, ni en avant, ni en arrière, d’un côté ou de l’autre, ils sont complètement fixes et vous pouvez placer l’équipement dessus.
Plateau de rack fixe


>
EUR

22.27

  • Plateaux fixes réglables en profondeur : ils ont une profondeur variable, selon notre rack (600mm ou 800mm) on peut les mettre avec plus ou moins de profondeur. Ils sont une alternative aux plateaux fixes pour s’adapter aux différentes profondeurs d’armoires.
Plateau fixe réglable


>
EUR

38.19

  • Plateaux coulissants : ces types de plateaux sont installés de manière fixe, mais plus tard ils peuvent être déplacés vers la porte du rack pour faciliter l’installation ou la gestion des systèmes informatiques que vous avez placés.
Plateau coulissant

>
EUR

71,38

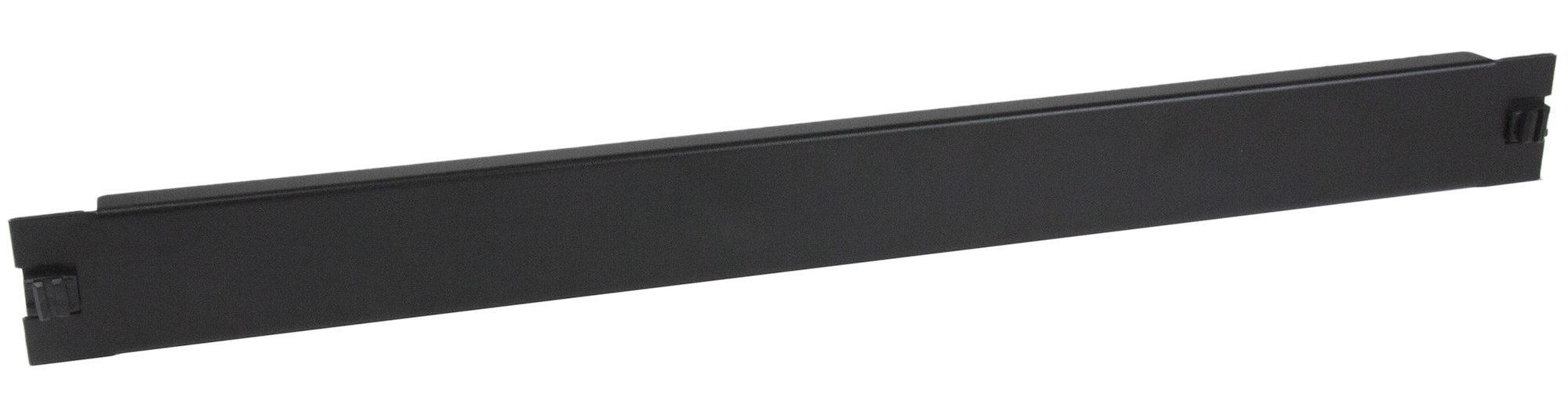

Panneau aveugle

Ce panneau va nous permettre de «recouvrir» un ou plusieurs U du rack, de telle sorte qu’à l’intérieur nous ayons un «trou». C’est ce qu’il fait est de couvrir les espaces inutilisés, et la raison de ne pas utiliser ces U que nous avons disponibles dans l’armoire est de couvrir le câblage qui se trouve entre l’armoire, et aussi d’améliorer le refroidissement des composants, laissant « espaces vides »à l’intérieur.

Support de panneau vierge

>
EUR

15,84

Comme vous pouvez le voir, il s’agit d’un panneau complètement noir qui recouvre tout derrière le rack, de cette façon, si nous voyons le rack de face, nous pouvons voir un certain ordre.

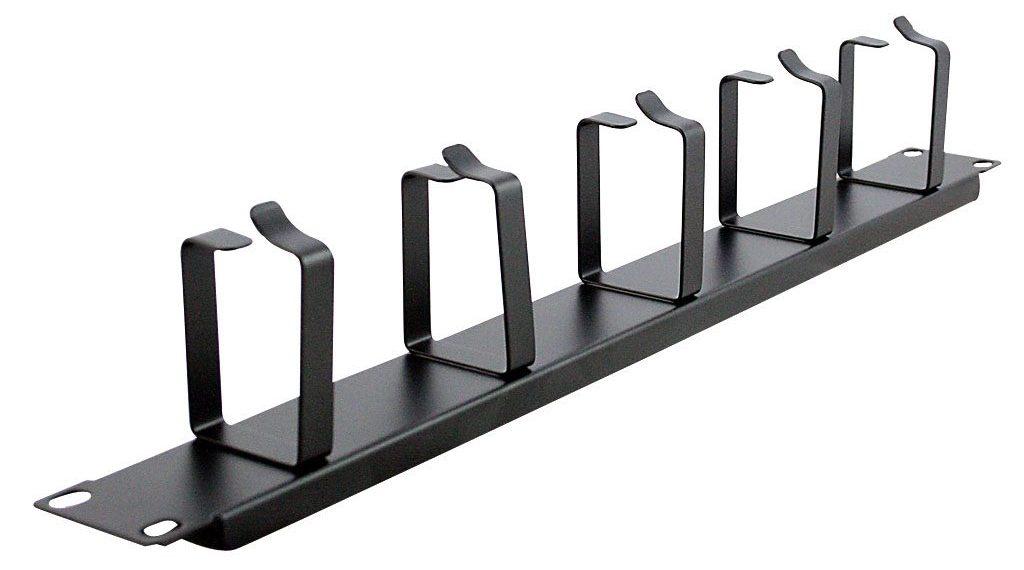

Guides de câbles – Anneaux de distribution de câbles

Cet accessoire est indispensable si vous souhaitez avoir les câbles organisés à l’intérieur du rack, il nous permettra de passer facilement les différents câbles réseau et fibre pour avoir le meilleur ordre possible. Nous devons garder à l’esprit qu’à l’intérieur d’un rack, nous aurons une grande quantité de câbles, à la fois réseau et fibre, qui vont aux différents commutateurs, routeurs, panneaux de brassage, etc.

Guide-câbles

>
EUR

6,66

Il existe plusieurs types de passe-câbles, si nous allons passer beaucoup de câbles le précédent est idéal, mais nous pouvons également acheter des presse-étoupes avec une brosse si nous n’allons pas avoir trop de câblage et que nous voulons le cacher.

Presse-étoupe avec brosse

Les passe-câbles avec une brosse sont comme un panneau vierge, mais dans la partie centrale, nous l’avons ouvert avec une brosse pour y faire passer les câbles afin qu’ils ne bougent pas. Les presse-étoupes avec brosse vont nous permettre de faire passer les câbles de l’avant du coffret vers l’arrière, et tout cela en cachant tous les câbles derrière cette brosse.

Presse-étoupe avec brosse

>
EUR

18.51

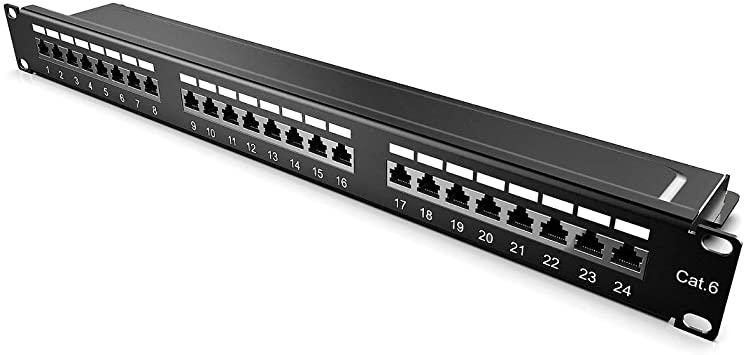

Panneau de raccordement

Un panneau de brassage est l’un des accessoires les plus nécessaires dans une armoire rack, le câblage réseau vient de l’extérieur et est directement placé dans le panneau de brassage, pour acheminer plus tard les câbles réseau courts (cordons de brassage) vers le commutateur ou les différents équipements, en de cette façon, nous pourrons très bien documenter l’ensemble de l’installation avec le câblage. Il faut garder à l’esprit qu’il existe aujourd’hui des panneaux de brassage Cat5e et aussi Cat 6, ce dernier étant le plus recommandé.

Panneau de raccordement


>

Consulter

Les panneaux de brassage occupent généralement 1U, et nous permettront de commander le câblage qui vient de l’extérieur.

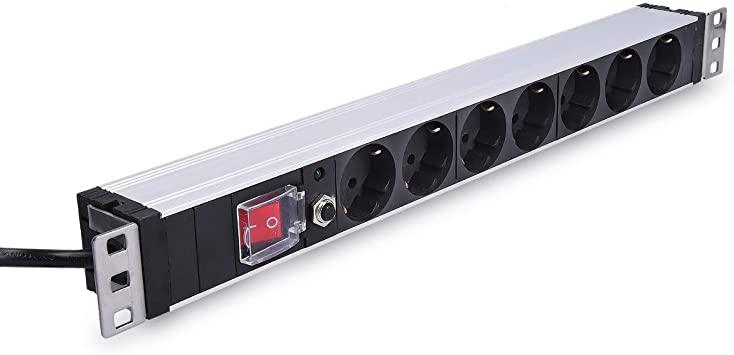

Barres d’alimentation

Les barrettes d’alimentation sont un autre accessoire essentiel dans une armoire rack, en fait, normalement, lorsque vous en achetez une, elle est déjà livrée avec une ou plusieurs barrettes intégrées pour alimenter tous les équipements. Les règles pour les armoires sont des bandes normales mais adaptées spécifiquement pour leur placement dans le rack avec le matériel typique des armoires, ci-dessous, vous pouvez le voir :

Barrette d’alimentation pour armoire rack

>
EUR

31,99

Le plus normal est d’avoir une ou deux multiprises dans le placard, mais cela dépendra du nombre d’équipements que vous allez connecter simultanément, bien sûr.

Unités de ventilation

La ventilation dans une armoire rack est essentielle, il faut garder à l’esprit que la chaleur monte toujours, donc, nous avons une unité de ventilation pour capter l’air chaud de l’intérieur et l’expulser à l’extérieur est quelque chose de très important. Des unités de ventilation supplémentaires peuvent également être placées à l’intérieur de l’armoire, avec 2 ou 4 ventilateurs. Nous devons également garder à l’esprit qu’il existe des unités de ventilation avec un thermostat intégré, qui marqueront la température à l’intérieur du placard.

Unité de ventilation de rack
