Diagramme de réseau Smartdraw : créez facilement des diagrammes de réseau

À l’occasion, vous avez peut-être eu besoin de créer une carte de votre réseau domestique ou professionnel. Les raisons peuvent être multiples, comme expliquer à quelqu’un plus facilement comment se répartit votre réseau, et ils peuvent vous proposer une solution plus adaptée. Un autre peut également être de nous aider à planifier la manière dont vous souhaitez créer votre nouveau réseau ou l’améliorer. Avec le logiciel Smartdraw Network Diagram , nous pouvons remplir cet objectif.

Nous allons commencer à parler de Smartdraw, ce que nous propose ce logiciel, afin que nous puissions faire un schéma de réseau très complet avec de nombreuses options de personnalisation.

Que pouvons-nous faire avec ce logiciel

Nous pourrions définir un diagramme de réseau comme une représentation visuelle de l’architecture du réseau. Ainsi, nous pouvons tracer la structure d’un réseau avec une grande variété de symboles pour interpréter les routeurs, les commutateurs, mais aussi toutes les connexions filaires que nous avons dans le réseau local. Il convient de noter qu’il s’agit d’un moyen idéal de partager la conception d’un réseau, car la représentation visuelle permet aux utilisateurs de comprendre plus facilement comment les ordinateurs et les appareils sont connectés. Smartdraw Network Diagram est un logiciel qui va nous permettre de réaliser nos schémas de réseau.

Pour commencer, il est à noter que Smartdraw nous offre deux possibilités lors de l’utilisation de son logiciel de schéma de réseau :

  1. Une utilisation en ligne .
  2. Téléchargez le programme.

Quant à l’utilisation en ligne, nous aurons évidemment besoin d’une connexion Internet. Les outils seront chargés et utilisés dans le navigateur Internet. Une autre chose importante à garder à l’esprit est que si nous voulons l’utiliser en ligne, nous devons créer un compte.

Concernant ce tutoriel, nous allons le baser sur le téléchargement du programme et son installation ultérieure dans Windows 10. Ensuite, nous expliquerons les sections les plus importantes et créerons un petit réseau. Voici un exemple des résultats que l’on peut obtenir avec Smartdraw Network Diagram :

Avec ce programme, nous pouvons facilement dessiner le schéma de notre réseau LAN, WAN, Peer-to-Peer (P2P) ou des topologies de réseau et de câblage.

Les raisons d’envisager son utilisation sont nombreuses, telles que le fait qu’il dispose de plusieurs modèles de conception de réseau, de bibliothèques d’icônes de réseau étendues et, en outre, d’un support gratuit. Il est également préparé pour le travail en groupe et collaboratif, pouvant utiliser Dropbox, Google Drive, Box, Onedrive et il est compatible avec Word, Excel et Power Point.

Installation et premiers pas avec le programme

Si vous voulez essayer Smartdraw Network Diagram, vous devez vous rendre dans sa section de téléchargement en cliquant ici . Ensuite, demandez-vous de mettre votre e-mail et cliquez sur le bouton Téléchargement gratuit . Une fois le fichier téléchargé, vous pouvez consulter son guide d’installation . Avant de commencer, discutons de ses exigences minimales de fonctionnement :

  1. Système d’exploitation : Windows 7/8/10 ou Vista.
  2. 2 Go de RAM.
  3. 4 Go d’espace disque libre.

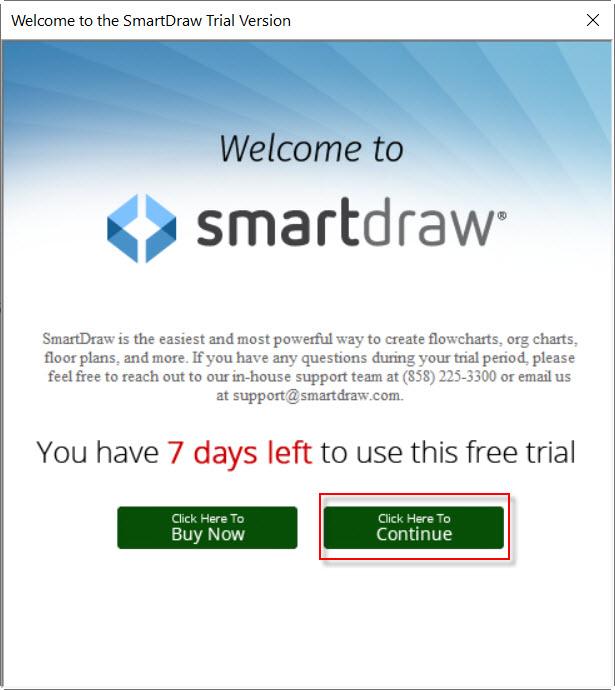

L’installation est simple, il vous suffit de suivre les étapes indiquées à l’écran. Une fois terminé, un écran comme celui-ci apparaîtra :

Ici, on nous dit qu’il s’agit d’une version d’essai et les jours où nous pouvons l’utiliser. Dans ce cas, nous cliquerons sur Cliquez ici pour continuer . Si vous souhaitez l’acheter, vous pouvez consulter une liste de prix et ces autres le sont si vous souhaitez uniquement une version en ligne moins chère.

Il s’agit d’une vidéo d’introduction au diagramme de réseau Smartdraw dans laquelle il est expliqué en termes généraux ce que propose le programme :

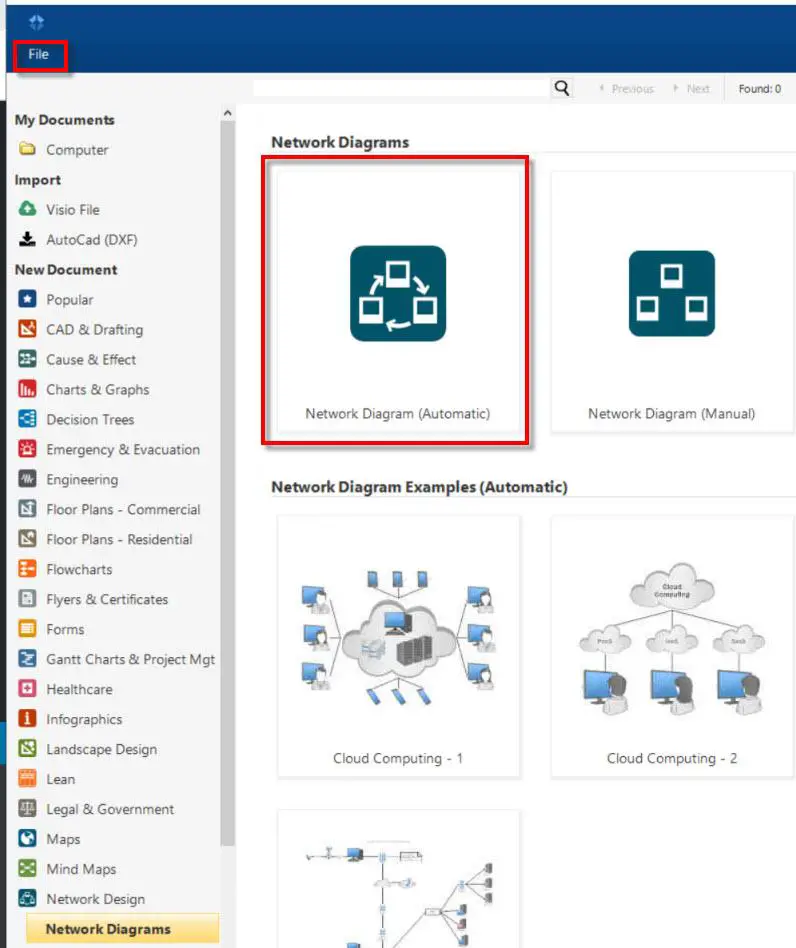

C’est maintenant à votre tour de commencer à utiliser Smartdraw. Une fois le programme lancé, un écran d’accueil comme le suivant apparaît :

Sur le côté gauche se trouvent les types de projets que nous pouvons réaliser. Nous avons ici quelques exemples de projets tels que :

  • Ingénierie.
  • Plans d’étage commercial et résidentiel.
  • Arbres de décision.
  • Infographie.
  • Organigrammes.

La première fois que nous le démarrons, Diagrammes de réseau est sélectionné par défaut . Comme nous voulons faire la représentation d’un petit réseau pour que vous puissiez voir à quoi il ressemble, nous sommes dans la bonne position. Sur la droite, nous avons quelques modèles de projet pour choisir celui qui nous convient le mieux à tout moment. En haut, nous avons File marqué en rouge, dont nous allons parler brièvement ci-dessous.

Comme vous pouvez le voir, c’est la section typique que l’on trouve généralement dans n’importe quel menu principal d’un programme. Dans ce cas, ses fonctions les plus importantes sont :

  • Ouvrez des documents pour commencer à travailler directement avec eux.
  • Importez des documents Visio.
  • Enregistrer et enregistrer sous, pour stocker nos projets.
  • Diverses fonctions en ligne.
  • Activer la licence pour activer le programme lorsque nous achetons une licence.

Un commentaire sur le programme d’essai, il fonctionne dans une sorte de mode mixte. Par exemple, la première fois que vous travaillez avec quelque chose, vous devez le télécharger et cela prend un certain temps. Cependant, la deuxième fois que vous le démarrez, c’est plus rapide.

Il est maintenant temps de commencer à travailler pour créer notre réseau pour lequel nous allons cliquer sur Diagramme de réseau automatique que j’ai marqué en rouge sur l’écran d’accueil.

Principales sections du diagramme de réseau Smartdraw

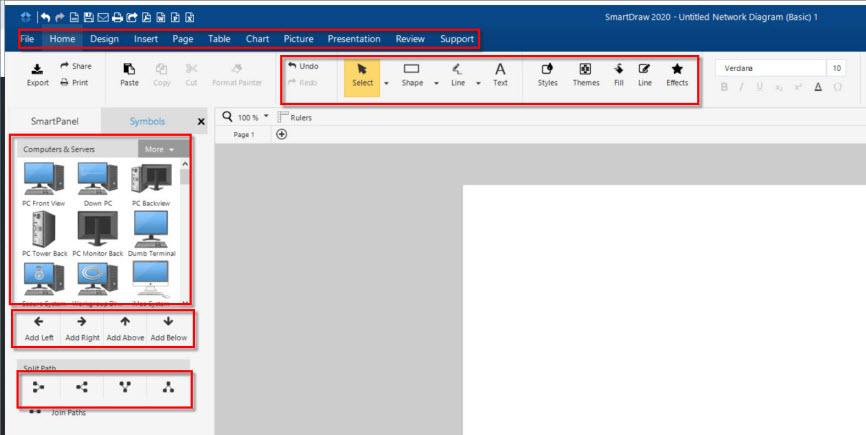

C’est l’écran principal avec lequel nous allons travailler pour créer notre schéma de réseau.

Nous allons commencer à parler des sections que vous avez, en les marquant avec des cases rouges de haut en bas. En haut, où se trouve le «Fichier» dont j’ai parlé précédemment se trouve le «Menu principal». Certaines des options dont vous disposez sont :

  • Insérer : pour insérer une image, un lien ou un objet.
  • Table : pour mettre une table si on en a besoin.
  • Support : au cas où nous aurions besoin d’aide.

Dans la deuxième zone à gauche, nous avons les flèches typiques pour avancer et retarder les actions, au cas où nous avons fait une erreur ou si nous voulons voir si cela nous convient mieux maintenant ou plus tôt. D’autres boutons intéressants sont :

  • Forme : pour dessiner des formes géométriques telles que des cercles, des rectangles etc. Si vous le souhaitez, vous pouvez ajouter du texte à l’intérieur.
  • Ligne (gauche) : pour créer différents types de lignes pour connecter les appareils.
  • Texte : pour ajouter du texte.
  • Ligne (à droite) : pour colorer les lignes.
  • Effets : utilisé pour définir des effets sur certains objets. Par exemple, définissez shadow sur un rectangle.

La troisième section Ordinateurs et serveurs est l’endroit où se trouvent les icônes que nous pouvons utiliser pour créer notre réseau. En double-cliquant simplement, le symbole choisi apparaîtra dans notre zone de travail. Si nous cliquons sur l’icône de travail, elle sera encadrée dans un carré comportant quatre flèches directionnelles.

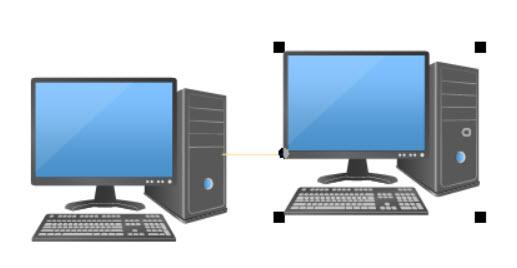

>Dans le cas de l’étirement d’une des 4 flèches, une autre équipe identique se créera à côté de nous. par exemple, c’est ce qui se passerait si nous tirions la flèche vers la droite.

La quatrième section, sous les icônes que nous pouvons utiliser, vient une série de flèches et a un comportement très similaire à ce que je viens d’expliquer. Par exemple, si nous cliquons sur Ajouter à droite, l’équipe que nous avons choisie sera placée à droite.

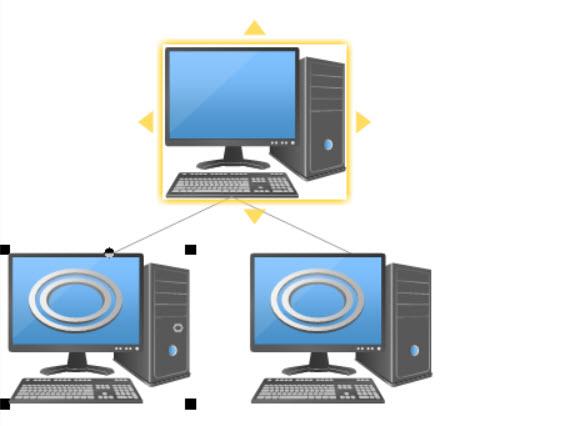

Enfin, la cinquième section fonctionnerait de la même manière. Dans ce cas, j’ajouterais deux autres à l’équipe à partir de laquelle elle part dans la direction indiquée, pour finir par former un ensemble de trois (ils n’ont pas besoin d’être les mêmes).

Création d’un exemple de réseau

Maintenant que nous avons les notions de base pour commencer à travailler avec le programme, nous allons créer un diagramme de réseau d’un petit bureau avec Smartdraw Network Diagram. Le réseau serait composé des éléments suivants :

  • Un routeur Wifi qui donne accès à Internet.
  • Un serveur FTP.
  • Un serveur de fichiers.
  • Trois ordinateurs de bureau sur lesquels travaillent les employés.

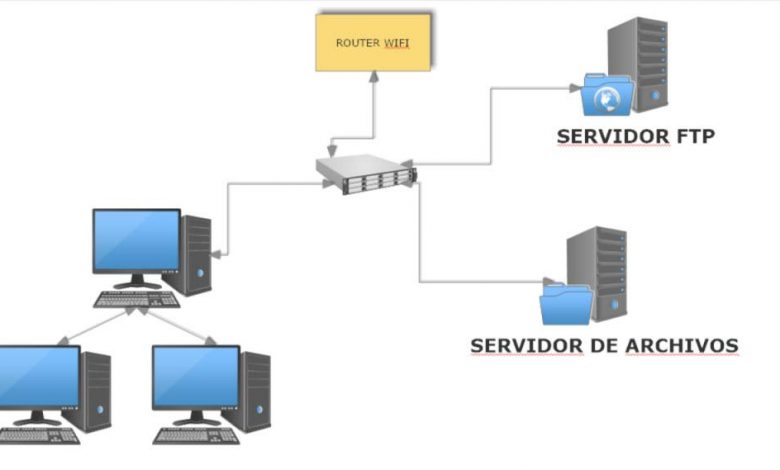

Ce serait le diagramme de réseau que j’ai créé à l’aide de ces éléments :

Comme vous pouvez le voir, c’est un réseau simple, mais vous pouvez faire tout ce que vous voulez de complexe. D’autres éléments qui pourraient être ajoutés sont : un serveur Web, un pare-feu, un cloud et plus encore. Votre imagination est la limite pour créer ce réseau. Grâce à Smartdraw Network Diagram, nous pouvons obtenir une représentation visuelle de l’architecture de notre réseau.
