Faire une liaison Wi-Fi de plusieurs kilomètres avec ces antennes

Actuellement, les antennes Wi-Fi ont tellement évolué qu’il est déjà possible d’établir des connexions entre deux points très éloignés l’un de l’autre. À l’heure actuelle, il est déjà possible de connecter deux maisons séparées de plusieurs kilomètres via une liaison Wi-Fi de plusieurs kilomètres, même si logiquement, ce ne sera pas toujours possible et vous devez prendre en compte de nombreux facteurs avant de le faire, et surtout, regardez quelles antennes Wi-Fi sont les plus recommandées pour faire ce travail.

Jusqu’à il n’y a pas si longtemps, ce type de connexion n’était possible que grâce à des appareils professionnels puissants, des tours de communication ou des mâts de grande hauteur. De nos jours, réaliser une liaison Wi-Fi de plusieurs kilomètres est déjà une réalité sans avoir à débourser des milliers d’euros, mais il faut prendre en compte plusieurs aspects, et utiliser des simulateurs pour que la tâche soit réussie.

Les dernières études révèlent que les utilisateurs veulent un signal WiFi de qualité qui atteint tous les coins de la maison. Le problème est que nous ne nous contentons plus d’avoir le WiFi à l’intérieur de la maison, nous voulons qu’il atteigne le jardin, et nous voulons même avoir le WiFi dans l’entrepôt, le garage ou l’entreprise qui se trouve devant nous à quelques kilomètres. Pour cette raison, l’achat d’antennes WiFi extérieures longue portée est devenu très populaire.

De plus, un fait important est que les routeurs Internet fournis par les fournisseurs laissent parfois beaucoup à désirer. S’il est déjà difficile pour certains d’assurer une couverture à l’intérieur de la maison et si on leur demande de le faire dans les environs c’est impossible. Aujourd’hui, dans RedesZone, nous allons expliquer de manière basique quels types d’antennes existent et comment créer une liaison Wi-Fi de plusieurs kilomètres si les bonnes conditions sont réunies.

Types d’antennes Wi-Fi

Pour améliorer le signal d’une connexion sans fil, on trouve plusieurs types d’antennes WiFi, chacune d’entre elles vise un objectif, et toutes les antennes WiFi qui existent ne sont pas valables pour tous les usages. Nous devons choisir avec soin le matériel que nous achetons et connaître en détail le type d’antenne dont nous disposons.

Antennes omnidirectionnelles

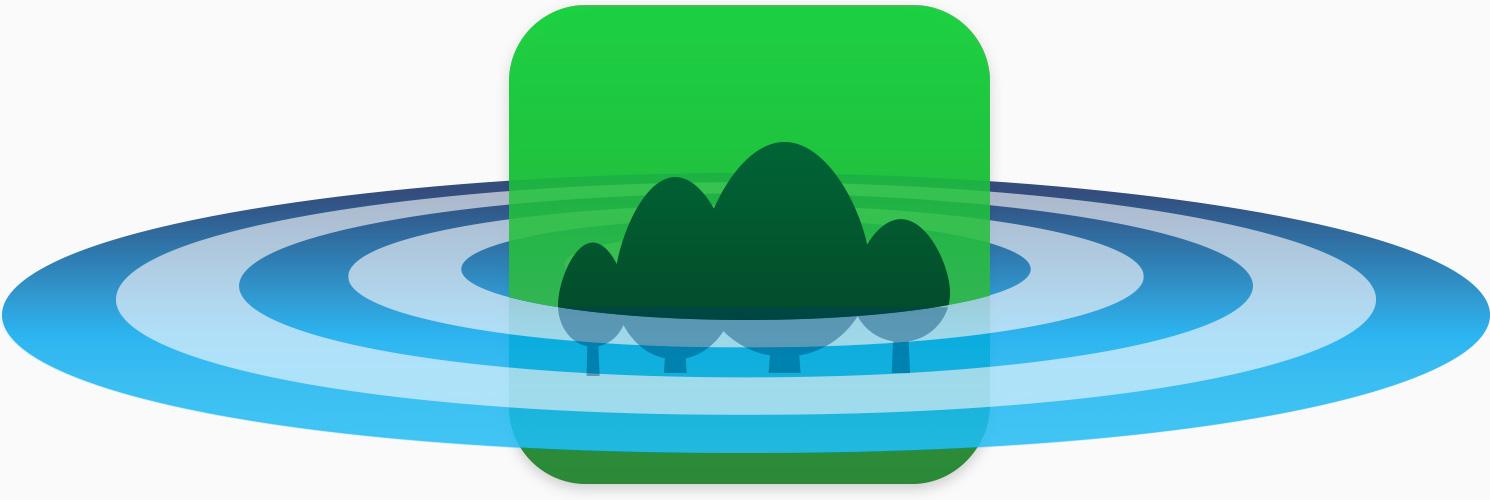

Les antennes omnidirectionnelles sont celles qui émettent et reçoivent dans toutes les directions dans le plan horizontal, c’est-à-dire émettent et reçoivent sur l’antenne 360. Dans le plan vertical, cela dépendra du gain que nous avons dans l’antenne elle-même pour avoir plus de sensibilité, il sera donc très important de regarder ce détail dans les spécifications techniques lorsque nous irons acheter une antenne.

Les antennes omnidirectionnelles ont un spectre en forme de couronne circulaire, elles rayonnent dans toutes les directions, elles ne sont donc pas focalisées que dans une seule direction, et sont donc moins « puissantes » que leurs homologues à antennes directionnelles. Le rayon d’action n’est pas limité à un faisceau spécifique. Ce type d’antenne est idéal pour étendre les réseaux sans fil existants de quelques dizaines de mètres, comme par exemple pour améliorer la couverture de notre jardin.

La grande majorité des équipements domestiques tels que les routeurs, les points d’accès, les automates avec systèmes Wi-Fi ou Wi-Fi Mesh, disposent de ce type d’antennes, puisqu’elles rayonnent dans toutes les directions.

Antennes sectorielles

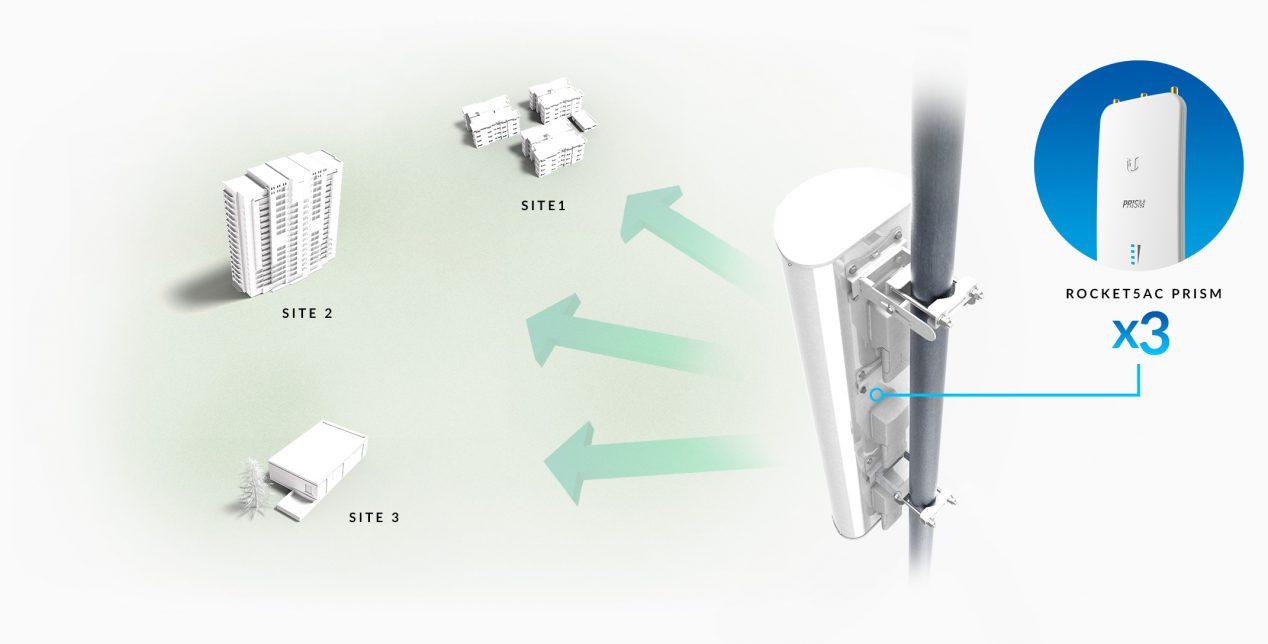

Les antennes sectorielles sont capables de rayonner horizontalement à certains degrés (º), il existe des antennes sectorielles de 45º, 60º, 90º et même 180º. Ces types d’antennes sont capables d’atteindre plus loin et sont normalement utilisés par les opérateurs WISP pour fournir une couverture à plusieurs clients simultanément.

Si vous souhaitez donner une couverture homogène à un certain espace, ce type d’antennes est idéal pour vous. Ces types d’antennes fournissent une plus grande puissance que les omnidirectionnelles car elles rayonnent moins d’angle.

Antennes directionnelles

Ce type d’antennes directionnelles n’émet que dans une seule direction, avec très peu d’angle horizontal et vertical. Ces types d’antennes sont idéales pour faire des liaisons point à point, car elles concentrent toute leur énergie rayonnée de manière localisée, augmentant la puissance vers le récepteur et, en plus, évitent les interférences que d’autres réseaux Wi-Fi peuvent générer. .

Lors de l’utilisation de ces types d’antennes, vous devez faire une étude assez détaillée sur la position de l’émetteur et du récepteur, car l’angle est si petit qu’il faudra «viser» pour obtenir une bonne liaison sans fil.

Types de connexion des antennes Wi-Fi

On peut aussi différencier les antennes selon le mode de connexion :

  1. Wi-Fi Ethernet .
  2. Wi-Fi USB .

Une différence importante entre les antennes WiFi Ethernet et les antennes USB est que ces dernières offrent une portée plus courte et se connectent directement à l’équipement.

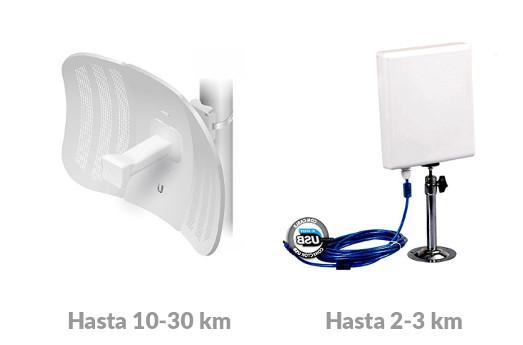

Celle de gauche serait une antenne WiFi avec une interface Ethernet, avec une couverture comprise entre 10 et 30 km. Celle de droite serait une antenne USB de type planaire d’une portée de 2 à 3 km.

Une autre classification que nous pourrions faire se situe entre une simple antenne WiFi et une antenne avec un système d’exploitation intégré. Certains des équipements que nous pouvons trouver aujourd’hui ne sont pas une simple antenne, ils ont autre chose à l’intérieur. Dans ce cas, nous allons différencier deux types :

  • L’ antenne simple utilise un connecteur RG58 ou RP-SMA dans la plupart des cas, nous la connecterons directement au routeur, AP ou carte Wi-Fi, et nous obtiendrons automatiquement une meilleure réception du signal. Ils sont les moins chers et nous pouvons les acheter aussi bien à l’intérieur qu’à l’extérieur. Aucune configuration n’est requise.
  • L’ antenne avec système d’exploitation est un point d’accès Wi-Fi ou un CPE, et elle est livrée avec un processeur, une RAM et un système d’exploitation intégré pour la gestion des appareils. Si nous voulons le configurer, nous pouvons nous connecter via le Web, soit via Ethernet ou Wi-Fi, et même également via SSH. Les antennes Wi-Fi intégrées peuvent être omnidirectionnelles, sectorielles ou directionnelles.

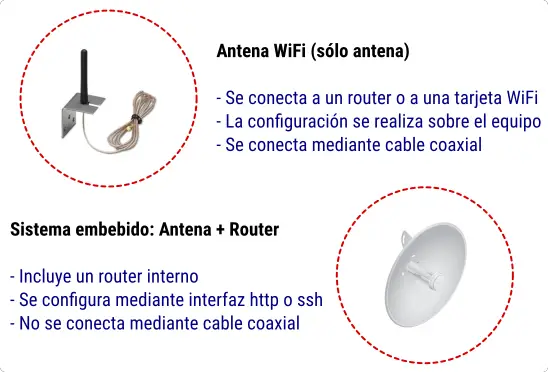

Dans cette image, vous pouvez voir la différence entre une antenne simple et une antenne avec un système embarqué.

Critères à prendre en compte pour faire un lien Wi-Fi

Un technicien installateur d’antenne WiFi ne détermine jamais la distance d’un produit WiFi simplement par ses spécifications. En effet, les distances que les fabricants fixent habituellement sont théoriques, mesurées en laboratoire et dans des conditions optimales.

Par conséquent, nous déterminerons la distance de portée d’une antenne WiFi par rapport à :

  • L’environnement où il se trouve.
  • Facteurs externes tels que la météo.
  • Interférences externes

En ce sens, l’emplacement de l’antenne à une hauteur suffisante du sol, son orientation et, surtout, la forme et la taille, sont déterminants dans la portée maximale de l’antenne. Il faut aussi tenir compte de l’orographie du terrain, un terrain plat n’est pas la même chose qu’un terrain montagneux. Par exemple, dans le premier la distribution du signal sera plus facile et nous aurons moins de problèmes.

Ensuite, nous allons donner des exemples d’antennes qui nous permettront de faire une liaison Wi-Fi de plusieurs kilomètres.

Antennes Wi-Fi recommandées pour réaliser des liaisons Wi-Fi de plusieurs kilomètres

De nos jours le constructeur Ubiquiti est l’un des meilleurs pour faire des liaisons Wi-Fi de plusieurs kilomètres, leur équipement est très bon et ils ont un prix vraiment compétitif. Grâce à son système d’exploitation, nous pouvons surveiller la liaison sans fil en détail facilement et rapidement, via le Web et même avec l’appareil mobile.

Parler de liaisons Wi-Fi de plusieurs kilomètres, c’est parler d’Ubiquiti, et nous allons vous recommander plusieurs familles d’antennes Wi-Fi de ce fabricant, chacune orientée vers un usage différent.

Nanostation Ubiquiti

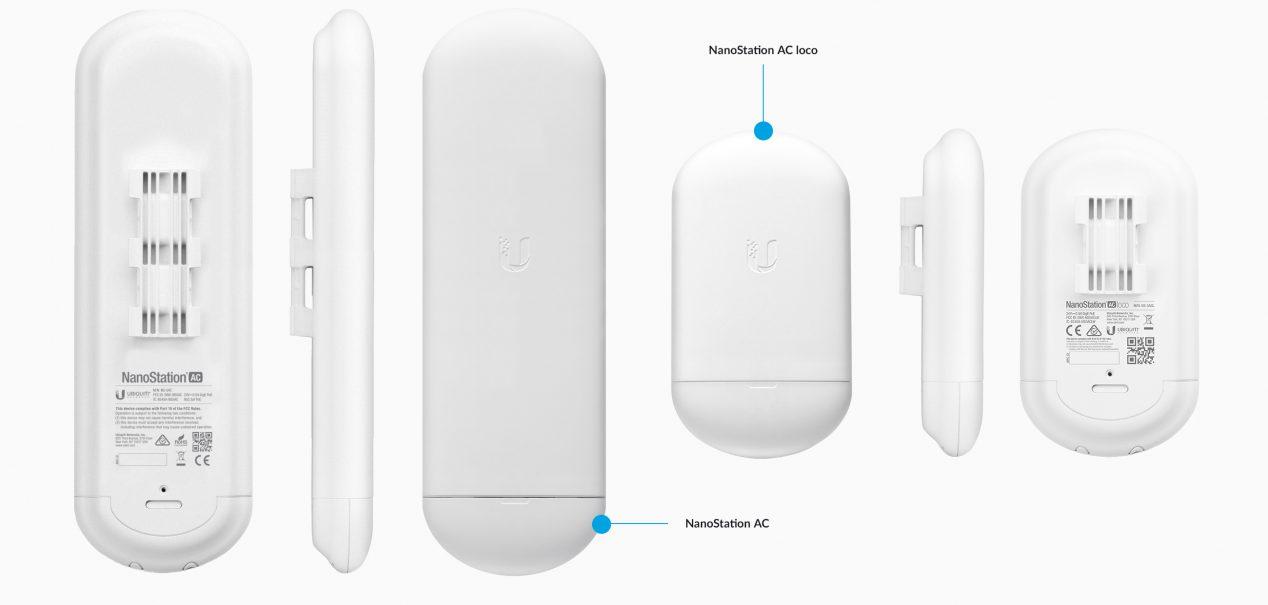

Les Ubiquiti Nanostation sont le meilleur rapport qualité-prix que vous puissiez acheter, elles sont faciles à installer et à configurer, même si logiquement, nous aurons besoin de connaissances minimales pour pouvoir le faire. Les principales caractéristiques de cette famille sont qu’elle fonctionne dans la bande 5 GHz, nous n’aurons donc pas d’interférence avec les réseaux voisins. Il existe deux modèles dans cette famille, le Loco5AC qui atteint une distance allant jusqu’à 10 km, et le NS-5AC qui est capable d’atteindre jusqu’à 15 km.

Avant d’acheter cet équipement, il faut être prudent car il existe une ancienne version du même produit, c’est-à-dire que cette famille Nanostation a eu différents modèles au fil des ans, ce modèle est le nouveau :

Ubiquiti Networks airMAX 5G NanoStation AC Loco, LOCO5AC (CPE avec antenne 13 dBi, 450+ Mbps, injecteur PoE non inclus)

>
EUR

47.09

Et ce modèle est «l’ancien»:

Ubiquiti NanoStation M5 – Point d’accès sans fil, blanc

>
EUR

102.08

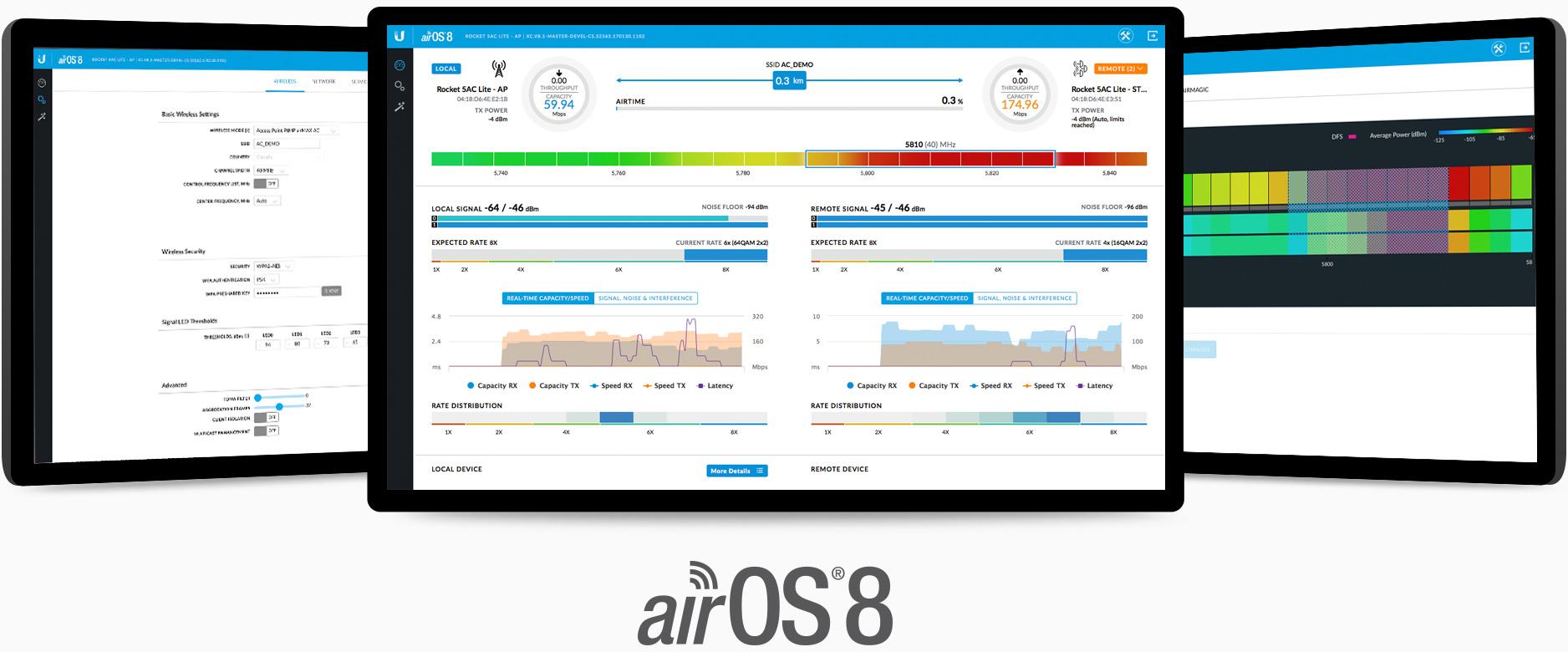

Le système d’exploitation d’Ubiquiti pour les antennes est le meilleur qui existe actuellement, car il nous donnera une grande quantité d’informations visuellement, sans avoir à entrer trop de paramètres techniques.

De plus, il intègre la technologie airMAX, tout comme le reste des familles Ubiquiti. Contrairement au protocole Wi-Fi standard, avec Ubiquiti Networks AirMAX et Division Multiple Access Protocol (TDMA), nous améliorerons notre liaison Wi-Fi de plusieurs kilomètres. Cette méthode accélérée élimine les collisions de nœuds cachés et maximise l’efficacité du temps d’antenne.

Nous vous recommandons de visiter le site officiel d’Ubiquiti Nanostation où vous trouverez tous les détails de leurs équipements.

Nanofaisceau Ubiquiti

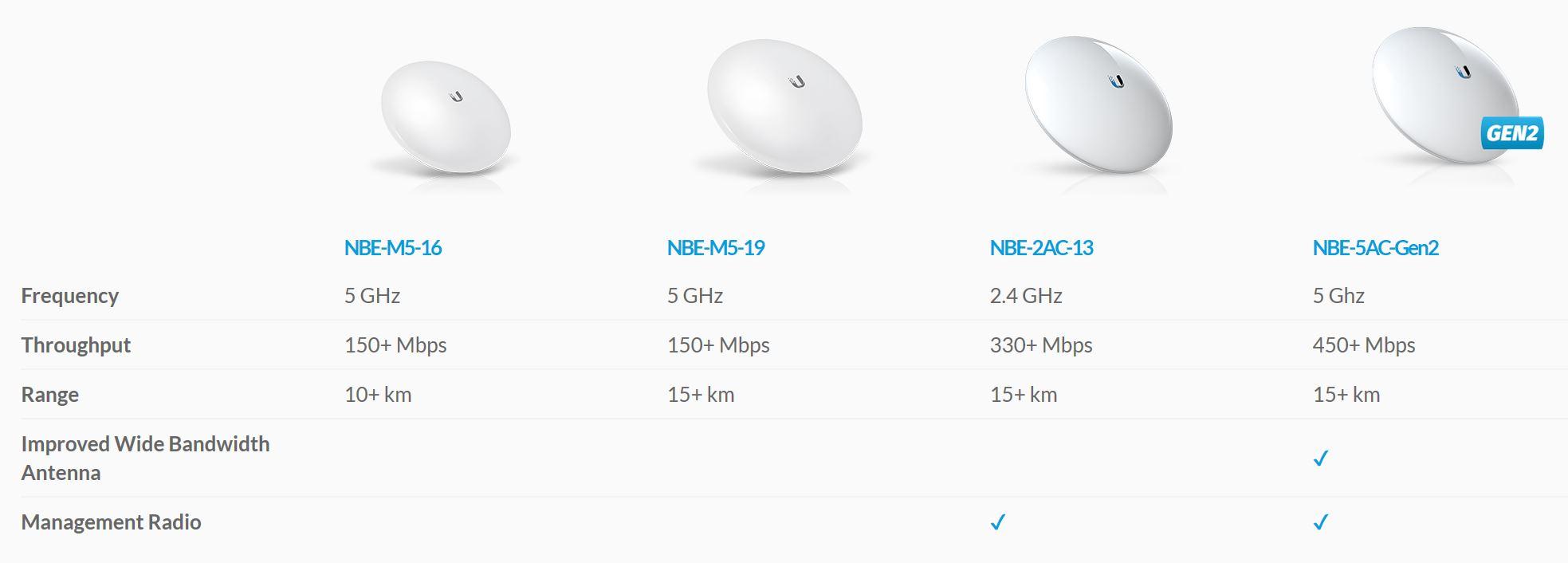

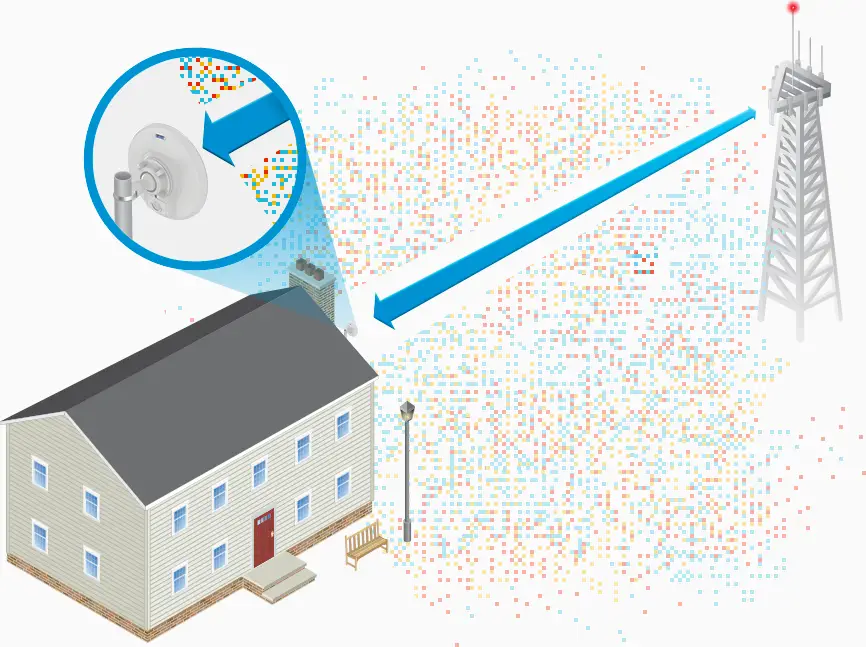

Ces antennes sont similaires aux précédentes, mais elles nous permettent d’avoir une excellente qualité de liaison lorsque nous avons beaucoup d’interférences externes. Nous avons actuellement différents équipements dans cette famille, tous deux fonctionnant dans la bande 2,4 GHz et également en 5 GHz. En fonction de la distance à laquelle on fait le lien, il conviendra de choisir l’un ou l’autre modèle, vous pourrez alors les voir tous :

Ces équipes ont également un excellent rapport qualité-prix, comme vous pouvez le constater :

Ubiquiti Networks NanoBeam M5 16dBi – Antenne (Double Polarisation, Mur, Couleur Blanche, FCC, IC, CE, 24V, -40-70°C)


>
EUR

72.02

UBIQUITI AIRMAX AC NANOBEAM 2AC 13DBI

>
EUR

92,74

Nous vous recommandons de visiter le site officiel d’Ubiquiti NanoBeam où vous trouverez tous les détails de leur équipement.

Autres familles Ubiquiti

Actuellement, nous avons d’autres familles Ubiquiti orientées pour faire des liaisons longue distance, une famille intéressante sont les LiteBeam qui sont des antennes à haut gain 23dBi, bien que ce type d’équipement soit plus professionnel que les précédents. Enfin, nous souhaitons également nommer la famille PowerBeam qui permet des liaisons Wi-Fi jusqu’à 30km.
