Comment connecter ou installer un connecteur téléphonique RJ11 sur une rosette

Si vous aimez faire les choses par vous-même, installer un connecteur téléphonique Jack RJ-11 sur une rosace est l’une des tâches que nous pouvons faire de nos propres mains. Et dans cette section, nous vous expliquerons comment le faire et certains détails que nous devons prendre en compte.

Plusieurs fois, nous nous trouvons dans le besoin d’apprendre à faire des installations telles que la connexion de 3 moniteurs à un ordinateur Windows ou la réparation de petites choses comme un clavier de PC , ce qui nous permet d’économiser de l’argent en embauchant quelqu’un pour le faire.

Trois éléments essentiels pour installer un téléphone sur une rosace

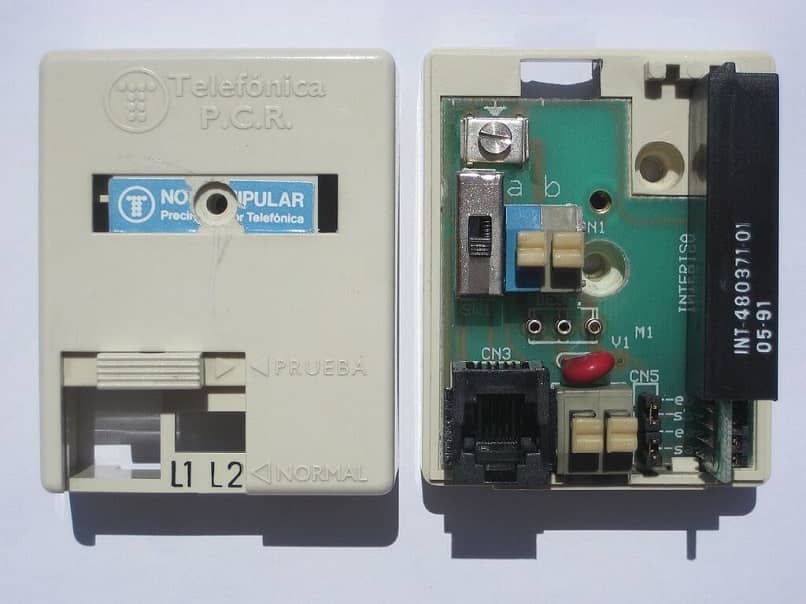

  • UN PTR (Network Terminal Point) ou PAU (User Access Point). Il est à noter qu’il s’agit d’un câble parallèle à deux fils (deux câbles en un). Les conducteurs sont en cuivre rigide d’un diamètre de 0,5 mm. La couverture extérieure est généralement de couleur crème, bien qu’il soit également possible de la trouver en gris, noir ou blanc. Parfois il est embarqué sous forme de dispositif électronique, cela présente l’avantage de délimiter l’utilisateur avec l’installation de l’exploitant et de le protéger contre les surtensions. Sinon, vous trouverez un câble sortant sur le mur avec les caractéristiques mentionnées ci-dessus.

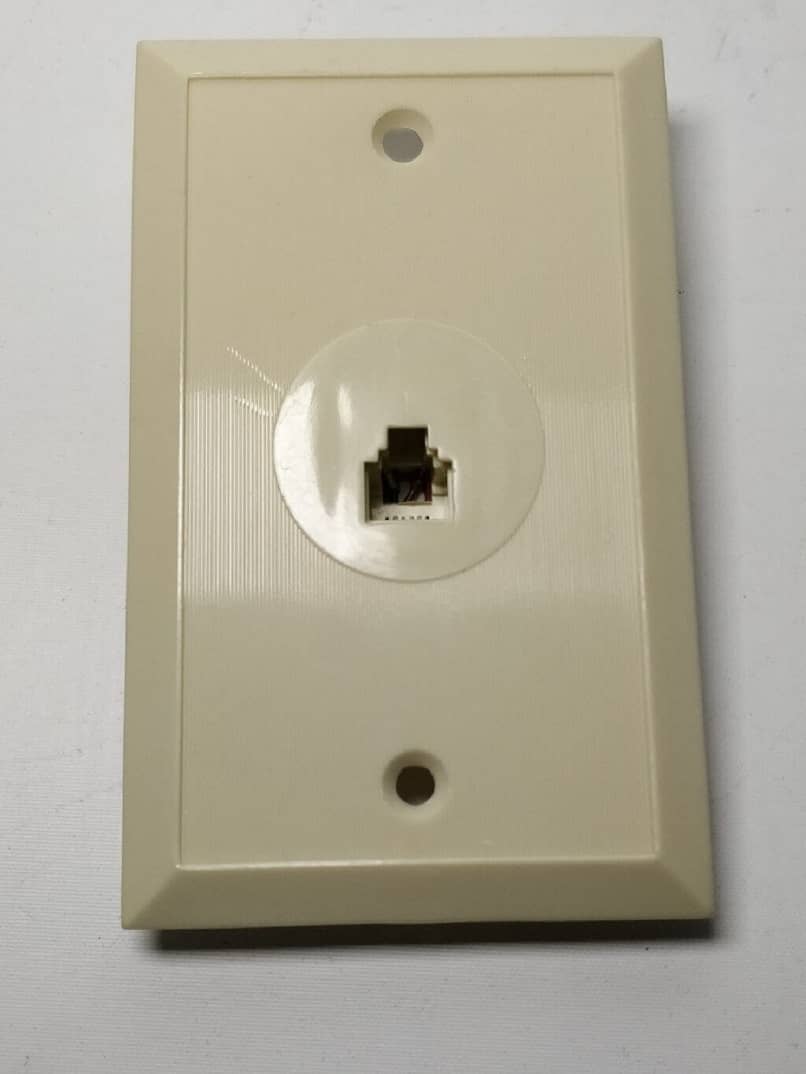

  • Une rosace de connexion . Ce n’est rien de plus qu’une prise téléphonique également connue sous le nom de BAT (Base Access Terminal). Sa structure physique est généralement carrée, en plastique avec une cavité pour insérer le câble RJ-11 .
  • Le câble téléphonique . Le câble RJ-11 est celui couramment utilisé dans les connexions téléphoniques analogiques. C’est celui qui fait la connexion entre la rosace téléphonique et le terminal. Bien entendu, il existe différents types de câbles réseau, chacun avec ses avantages.

Test avant l’installation

Si vous avez un PTR installé , c’est très simple. Il vous suffit d’insérer le câble RJ-11 dans la rosette de test et de tester si elle a une ligne. Cependant, si vous ne disposez pas de cette installation, ne vous inquiétez pas, vous pouvez quand même effectuer le test.

Vous ferez ce qui suit: Dévissez la rosace, branchez le câble téléphonique sur sa face avant. L’intérieur de chaque rosace peut varier. Si vous remarquez qu’il n’a pas de câbles mais un carré qui indique 4 points ou rainures identifiés par un numéro, vous choisirez les 2 points centraux.

Par exemple: Si l’étiquette indique cet ordre 1,2,3,4 les points centraux sont 2 et 3 , si la séquence est: 2,3,4,5 ses points centraux sont 3 et 4. Dans ces 2 points, vous connectez le fil de la compagnie de téléphone et vous devriez écouter si vous avez une ligne.

Maintenant, si vous observez qu’à l’intérieur de la rosace il y a plusieurs câbles colorés attachés à différentes vis, avec le câble de la compagnie de téléphone (qui a 2 connecteurs), allez toucher 2 vis en même temps et vérifiez le récepteur s’il a une ligne . En général, le marron et le blanc ou le rouge et le vert sont généralement les combinaisons idéales. Ayant cette connaissance claire, nous pouvons installer le téléphone sur la rosace

Comment installer le connecteur téléphonique RJ-11 sur une rosette

  • Une fois que les 2 vis ont été identifiées avec leur couleur respective, déroulez un peu chaque vis.
  • Assurez-vous que le fil de la compagnie de téléphone a suffisamment de cuivre pour s’enrouler autour de chaque vis.
  • Dans cette étape, nous procédons à enrouler le câble autour de chaque vis, puis roulons et serrons la vis, afin qu’ils soient bien ajustés.
  • Avec le câble bien connecté, en fonction de la rosace, nous l’installons sur le mur ou fermons simplement notre rosace correctement. Si nous travaillons habituellement avec de nombreux câbles, vous serez intéressé de savoir comment les envelopper et les protéger pour éviter tout dommage .

Avec ces connaissances à l’esprit, vous remarquerez que l’installation est simple si vous disposez des éléments de base pour installer un téléphone fixe sur une rosace. En remplissant cette tâche, vous aurez la capacité et la patience de faire face à des défis plus intéressants tels que l’ assemblage d’un ordinateur par pièces et sa configuration à partir de zéro. Nous espérons que vous nous laisserez vos commentaires et partagerez votre expérience dans cette facette intéressante.
