Ainsi, vous pouvez étendre les ports LAN Ethernet de votre routeur domestique

Nous nous connectons généralement à notre routeur à l’aide d’un câble réseau ou WiFi. L’inconvénient que nous avons est que nos routeurs ont des ports Ethernet limités et qui sont généralement au nombre de quatre. En plus du PC typique, d’autres ordinateurs qui peuvent ou doivent être connectés par un câble réseau sont les ordinateurs portables, les automates programmables et même le serveur NAS ou l’imprimante. Cela peut conduire à un moment où nous n’avons pas assez de ports Ethernet pour nos ordinateurs. Il faut donc chercher des alternatives pour étendre les ports LAN d’un routeur et c’est là que le switch s’impose comme la meilleure option, même s’il n’est pas le seul.

Le problème commence généralement lorsque nous achetons un nouvel appareil et que nous constatons que tous les ports RJ45 de notre routeur sont occupés. Nous devons donc trouver une solution pour étendre les ports LAN, mais nous allons d’abord définir ce qu’ils sont.

Qu’est-ce qu’un port LAN

Le port LAN est également appelé port de réseau local avec un connecteur RJ45 . Son acronyme LAN vient de Local Area Network, qui, traduit, signifie « réseau local ». Il s’agit essentiellement de ports qui permettent la communication entre deux ou plusieurs ordinateurs du réseau local domestique et disposent d’une connexion Internet via le routeur. Nous devons nous rappeler que les routeurs ont normalement deux interfaces, Internet WAN et LAN de réseau local, le LAN est divisé en LAN filaire et WLAN qui est le même que le LAN, mais avec WiFi.

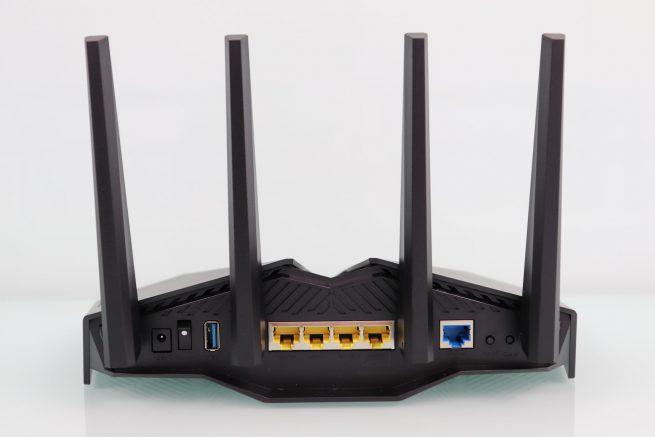

Voici l’arrière d’un routeur :

En jaune, vous pouvez voir un exemple dans lequel ses 4 ports LAN sont observés. En ce sens, il convient de noter qu’au fil des années ils ont évolué et supportent de plus en plus une plus grande vitesse. La vitesse du port est régie par les normes BASE-T, par conséquent, nos routeurs domestiques actuels seraient :

  • 10 BASE-T, qui fonctionne en transmettant des données à 10 mégabits par seconde. Pour le moment, bien qu’il soit compatible, il n’est plus utilisé.
  • 100 BASE-TX, qui transmet les données à une vitesse de 100 Mbit/s. C’est celui qui est surtout présent dans les routeurs ADSL.
  • 1000 BASE-T, qui serait celui qui transmettrait les données à 1 Gigabit par seconde. Dans ce cas, c’est celui que nous avons dans la plupart des routeurs fibre actuels.

Cependant, les connexions fibre atteignent déjà 1 Gbps encore plus. Pour cette raison, des routeurs sont déjà apparus avec des vitesses supérieures à 2,5G, 5G et même 10Gbps dans leur partie LAN Ethernet. Ces ports LAN sont l’endroit où nous allons connecter nos PC, ordinateurs portables, imprimantes, serveurs NAS, API et tout autre appareil filaire.

La relation entre le port RJ45 et le câble réseau Ethernet

Si nous voulons profiter du plein potentiel de notre connexion Internet, notre port LAN doit supporter une certaine vitesse comme nous l’avons expliqué dans la section précédente. Ensuite, pour se connecter à cet ordinateur et pour établir la communication, nous aurons besoin d’un câble réseau Ethernet. Cependant, les câbles réseau ne sont pas tous les mêmes. Cela signifie que, si nous ne choisissons pas le bon, nous pourrions gaspiller toute la bande passante de notre connexion. Ainsi, les câbles réseau sont classés en catégories en fonction de leur vitesse. Voici celles qui sont actuellement les plus utilisées :

Par exemple, les ports Gigabit Ethernet de la plupart des routeurs actuels, pour profiter d’une connexion supérieure à 100 Mb, nécessiteraient un câble réseau de catégorie Cat 6 ou Cat 5E. À l’heure actuelle, compte tenu de la faible différence de prix entre les deux, un câble réseau Cat 6 serait plus intéressant.

Que pouvons-nous utiliser pour étendre les ports LAN

Au moment où nous constatons que nous n’avons pas assez de ports RJ45 disponibles, il est temps de chercher des solutions. En ce sens, si nous voulons étendre les ports LAN, nous aurions les options suivantes disponibles :

  1. Changer.
  2. Centre.
  3. Séparateur Ethernet.
  4. Un vieux routeur que nous n’utilisons pas.

Ensuite, nous commencerons à parler de chacun d’eux et nous expliquerons quels avantages ils peuvent nous apporter. Sans aucun doute, de ceux que j’ai nommés le commutateur serait le plus recommandé, c’est pourquoi c’est celui dont nous allons discuter plus loin.

Commutateurs

Le Switch est l’option la plus simple et la moins chère que nous pouvons choisir lorsque nous voulons étendre les ports LAN de notre routeur. Quant à sa configuration, elle est très simple. Tout ce que nous avons à faire est de connecter notre routeur au Switch via un câble réseau. Ensuite, nous pourrons utiliser le reste des ports Ethernet disponibles pour connecter les nouveaux équipements que nous ne pouvions pas utiliser auparavant. Ici vous avez la photo d’un switch avec 8 ports Gigabit RJ-45 avec une vitesse de 10/100/1000 Mbps et qui coûte environ 25 €.

Une autre caractéristique du commutateur est qu’il prend en charge la communication Full-Duplex . Cela signifie que les appareils qui y sont connectés peuvent envoyer et recevoir des données en même temps, ce qui signifie avoir un réseau plus rapide. Actuellement, les ports LAN d’un commutateur sont normalement Gigabit Ethernet, bien que nous commencions déjà à voir les premiers commutateurs multigigabit avec des vitesses de 2,5G, 5G et plus.

Si nous voulons choisir un bon commutateur pour étendre les ports LAN, nous devons examiner plusieurs aspects très importants :

  • Le nombre de ports Ethernet dont nous avons besoin . Au niveau domestique, on achètera généralement un Switch avec 5 ou 8 ports réseau. En ce sens, il serait conseillé d’en acheter un qui nous permettrait, si possible, qu’après l’avoir utilisé, nous en aurions au moins un ou deux gratuits. Il faut donc bien calculer ce dont on a besoin.
  • La vitesse des ports Ethernet . Ici, nous devons examiner la vitesse maximale qu’ils sont capables de synchroniser, que ce soit 1 Gbps, 2,5 Gbps, 5 Gbps ou 10 Gbps. Actuellement, le minimum recommandé serait qu’au moins une vitesse de 1 Gbps soit prise en charge. Aussi, parfois il peut être intéressant d’avoir des ports SFP ou SFP+ pour les câbles fibre optique ou DAC.
  • Les ports uplink 10G : il peut aussi être intéressant d’avoir un ou deux ports 10 Gbps pour interconnecter les switchs et ne pas avoir de goulot d’étranglement. Ceci est facultatif, car cela augmente le prix et n’est pas toujours nécessaire. Ces ports peuvent également être utilisés sur les serveurs NAS pour éviter les goulots d’étranglement dans le réseau filaire.
  • Si vous achetez un Switch non gérable, il est recommandé d’en acheter un avec IGMP Snooping afin que les services IPTV fonctionnent parfaitement.

Quant à un switch avec 5 ports Ethernet Gigabit, on pourrait acheter le D-Link DGS-105 :

D-Link DGS-105

>
EUR

16,95

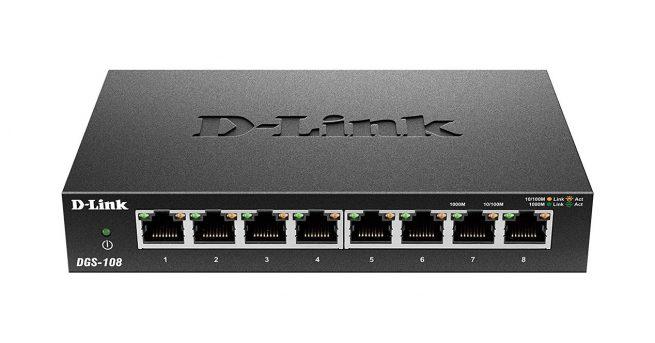

Et si nous avons besoin d’un switch avec 8 ports Gigabit Ethernet, le D-Link DGS-108 :

Hub Ethernet : une option disparue depuis longtemps

Le Hub Ethernet a été remplacé par le Switch. Nous pourrions qualifier un hub de grande chambre pleine de trafic réseau, où les paquets entrent et sortent pour trouver les ordinateurs auxquels ils essaient de se connecter.

Le Hub utilise ce que l’on appelle la communication semi-duplex . En raison de ce mode de fonctionnement, il provoque une rétention de données et des collisions, accaparant une bande passante précieuse et provoquant un ralentissement du réseau. En ce sens, la situation se complique lorsque plusieurs appareils sont utilisés en même temps. Si nous tenons compte du fait que nous pouvons obtenir un Switch pour environ 20 €, cela ne vaut pas la peine de l’utiliser pour étendre les ports LAN, à moins que nous en ayons déjà un.

Splitter Ethernet : le moins cher et le moins possible

Un  répartiteur Ethernet est un petit appareil doté de trois ports Ethernet, deux d’un côté et un de l’autre.

Une chose à considérer est qu’un répartiteur Ethernet réduit le nombre de câbles utilisés dans un câble Ethernet Cat 5e, mais réduit le débit de données de 1000 Mbit/s à 100 Mbit/s. Son principal avantage est qu’il vous permet d’utiliser un câble réseau pour deux connexions Ethernet. et ils sont bon marché. Si l’on tient compte du fait que pour un peu plus d’argent, nous avons un Switch pour étendre les ports LAN dans la plupart des cas, cela ne compense pas son utilisation.

Voici un exemple de répartiteur Ethernet que vous pouvez acheter :

Séparateur Ethernet


>
EUR

7,99

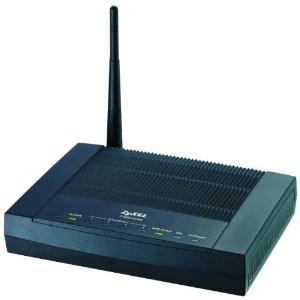

Ancien routeur pour étendre les ports LAN

Un ancien routeur peut vous éviter des ennuis dans ces situations, et vous pouvez le configurer pour l’utiliser comme commutateur.

Le fait est que, s’il s’agit d’un routeur ADSL, les équipements qui y sont connectés ne pourraient pas dépasser 100 Mo lors d’un test de vitesse. vous pourriez l’atteindre serait 1 Go. La seule chose que vous avez à faire dans la configuration de l’ancien routeur est :

  • Remplacez l’adresse IP LAN du routeur par une adresse IP à portée du routeur principal
  • Désactiver le serveur DHCP de l’ancien routeur
  • Connectez un câble du port LAN du routeur principal au port LAN de l’ancien routeur.

Comme vous l’avez vu tout au long de ce didacticiel, nous avons vu quatre façons d’étendre les ports LAN, la plus recommandée et la moins chère est toujours d’utiliser un commutateur, mais si vous avez un ancien routeur avec des ports Ethernet Gigabit dans votre maison, cela pourrait aussi être très intéressant, de plus, vous pouvez toujours configurer le WiFi de cet ancien routeur et vous aurez plus de couverture dans votre maison.
