Câblage structuré: de quoi s’agit-il, à quoi sert-il et quelle est sa réglementation?

Le câblage structuré est généralement la pose de câbles qui se trouvent à l’intérieur d’une enceinte ou d’un bâtiment et qu’il est installé dans le but de mettre en œuvre un réseau local . Qui est constitué d’un système de connecteurs, câbles, conduits et appareils .

Ces câbles sont destinés à pouvoir envoyer différents signaux capables afin d’établir une connexion réseau. De plus, l’installation de ce câblage doit répondre à certaines exigences , gardez à l’esprit que celles-ci dépendent du lieu de résidence.

Compte tenu de tout cela, nous allons ici expliquer un peu plus ce qu’est ce type de câblage et quelle est sa fonction principale , entre autres facteurs importants. Pour ce faire, suivez attentivement chacun des détails que nous vous expliquerons ci-dessous:

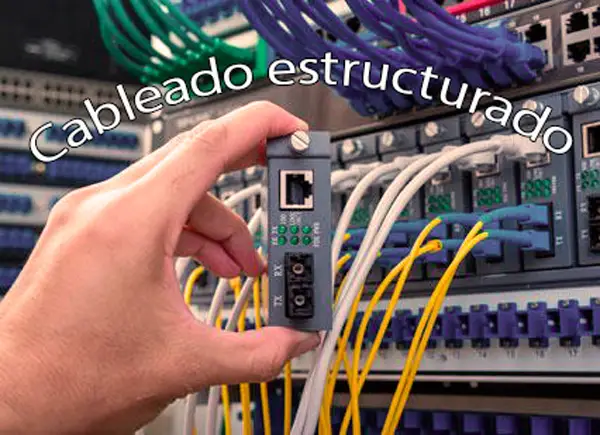

Qu’est-ce que le câblage structuré et à quoi sert-il en informatique?

Le câblage structurel est une pose de câbles qui se trouve à l’ intérieur d’un bâtiment dans le but de pouvoir mettre en œuvre une connexion réseau, où sa structure contient une combinaison de câbles à paire torsadée protégés ou non protégés, dans ces cas, il est SST et UTP . Parfois, ils contiennent également des câbles coaxiaux et à fibre optique, tous ces câbles sont capables d’intégrer des services de données, vidéo et voix .

D’une manière générale, l’utilisation de ce type de système permet d’ établir et de créer des infrastructures de télécommunications à l’intérieur d’une enceinte ou d’un bâtiment , offrant ainsi une installation aisée. Parmi l’un de ses principaux avantages, nous trouvons qu’il est standardisé, ce qui lui donne un avantage sur les fournisseurs et une croissance plus simple.

Cela permet d’installer ce système sans connaître au préalable le produit à utiliser, car il est unifié avec les systèmes informatiques et de communication de toute entreprise . Il peut être utilisé à la fois pour les zones propres et les réseaux locaux.

Selon cela, la grande majorité des bâtiments actuels doivent passer par la création d’un câblage structurel à l’intérieur, qui fera partie de leur réseau et de leur système de communication. Ces systèmes qui s’ajoutent à l’infrastructure doivent être créés afin de couvrir tous les besoins pendant une période d’au moins 20 à 25 ans .

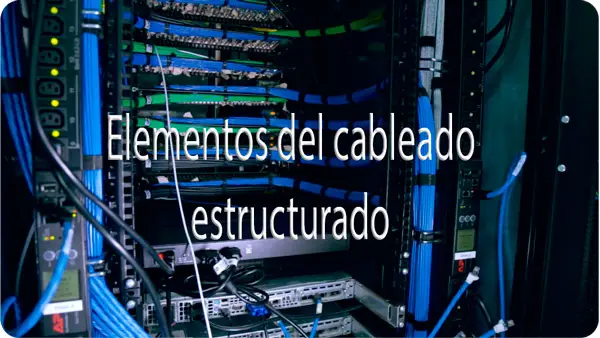

Quels sont les éléments les plus importants d’un système de câblage structuré?

Ce système comporte des éléments fondamentaux pour son développement, en l’occurrence le câblage horizontal et vertical et la salle de télécommunications. Ensuite, nous expliquons un peu plus sur chacun d’eux.

Câblage horizontal

Dans ce cas, il se charge de transporter ou de transmettre les informations du distributeur d’étage aux utilisateurs du réseau . Il fonctionne selon la norme EIA / TIA 568A , où il est également connu sous le nom de «partie du système de câblage de télécommunications qui s’étend de la zone de travail à la salle de télécommunications principale».

Il est généralement constitué d’un solide noyau qui est en cuivre , ceci afin de l’ empêcher de se tordre ou d’ endommager la souffrance . De plus, il est recommandé de le placer derrière les murs, évitant ainsi au public d’entrer en contact avec lui.

Ce type de câblage horizontal comprend les éléments suivants:

  • Câbles horizontaux .
  • Terminaison mécanique .
  • Interconnexions horizontales qui doivent être situées dans la salle de télécommunications .
  • Prises électriques .
  • Connecteurs dans la zone de travail.
  • Câbles de transition et connecteurs installés entre la sortie de la zone de travail et la pièce principale.
  • Panneaux de brassage et câbles utilisés pour configurer les connexions de câbles dans la pièce principale.

Câblage vertical

Il est également connu sous le nom de câblage principal ou backbone , et sa fonction principale est de créer des interconnexions entre les différentes salles d’équipement, salles de télécommunications et salles d’entrée de service . Il est généralement composé de câbles ascendants, de croisements principaux et intermédiaires, de cordons de brassage pour les connexions croisées ou de terminaisons mécaniques.

Ce système vertical est chargé de réaliser l’interconnexion entre les différentes armoires de télécommunications et le local technique . Cependant, cette fois, ce système vertical n’est plus aussi accessible ou bon marché que la structure utilisée dans le système de câblage horizontal . Mais, cela permet de réaliser les installations indépendamment pour les données et le téléphone.

En permettant une installation indépendante, cela ne nécessite pas un coût de service élevé lorsque vous souhaitez remplacer le backbone . Par conséquent, sa modification s’avère plus facile et moins chère pour les habitants du bâtiment.

L’ossature comprend les éléments suivants:

  • Les tuyaux dorsaux peuvent être à la fois verticaux et horizontaux entre les différents étages du bâtiment.
  • Il comprend un moyen de transmission par câbles .
  • Il a des points principaux et intermédiaires de connexions croisées et de terminaisons mécaniques.

Salle de télécommunications

Cette salle est créée et destinée uniquement à ce qui est l’hébergement de tous les éléments qui composent le système de télécommunication . En d’autres termes, il faut y trouver les interrupteurs , ainsi que tous les éléments centralisés qui circulent à travers les sections horizontales jusqu’au lieu de travail .

Cet espace doit avoir des caractéristiques spécifiques dont dépend son fonctionnement, ainsi que sa durée. Par conséquent, nous vous montrons ici quelles sont les principales caractéristiques à prendre en compte lors de la création de cette pièce:

  • Il doit avoir une hauteur minimale de 2,6 mètres , ce qui est le plus recommandé.
  • La température ambiante doit être comprise entre 18 et 24 ° C , surtout si vous y avez du matériel actif.
  • Il doit avoir une humidité comprise entre 30% et 50%, dans le cas où ce n’est pas rempli, il doit avoir une humidité intérieure de 85%, mais une température comprise entre 10 et 35 ° C
  • Son emplacement ne devrait impliquer aucun type de risque , c’est-à-dire qu’il ne devrait pas être dans un espace qui pourrait être inondé par un événement naturel, ni qu’il pourrait avoir un contact avec l’eau à l’intérieur . De plus, il est recommandé de créer des canaux de drainage dans votre sol .
  • Il doit avoir un minimum de deux prises à l’intérieur , l’une d’entre elles 110 V et l’autre 15 A, chacune doit avoir un circuit complètement différent.
  • Ces salles ne devraient être utilisées que pour traiter les systèmes de télécommunications, c’est-à-dire qu’il ne devrait y avoir aucune installation qui n’y soit pas liée.

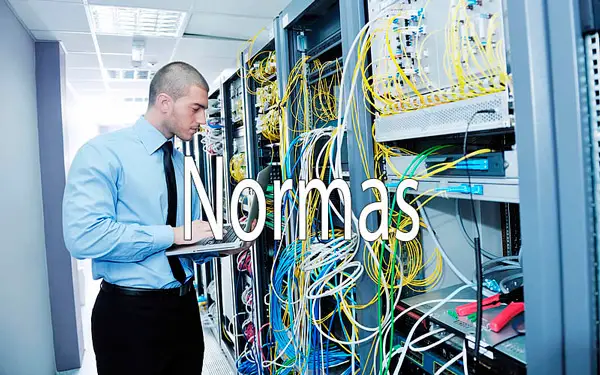

Normes pour la création de câblage structuré Comment cela doit-il être fait en Espagne?

Lors de la garantie d’une infrastructure ou du développement d’un projet sur un système de câblage , il est important que celui-ci soit basé sur une série de normes établies par un organisme juridique impliqué dans le développement de ces systèmes.

Le respect de chacune de ces normes et considérations garantira que le fonctionnement et les performances de l’installation sont corrects et que son développement optimal peut être garanti . De plus, cela permettra de réduire les risques pouvant nuire à son fonctionnement.

En tenant compte de cela, nous expliquons ci-dessous quelles sont ces règles à prendre en compte lors de la création de l’un de ces systèmes:

ANSI / TIA / EIA-568-B

Câblage de télécommunications dans les bâtiments commerciaux, exigences générales TIA / EIA 568-B1, composants de câblage TIA / EIA 568-B2 médiant une paire torsadée, composant de câblage à fibre optique TIA / EIA 568-B3 .

ANSI / TIA / EIA-569-A

Espace de télécommunication et normes de chemin dans les bâtiments commerciaux sur la façon d’acheminer les câbles.

ANSI / TIA / EIA-570-A

«MISE À JOUR ✅ Un câblage structuré est un système de câble utilisé pour installer un réseau LAN dans un bâtiment ⭐ ENTRER ICI ⭐ En savoir plus»

Normes d’ infrastructure résidentielle et commerciale légère des télécommunications.

ANSI / TIA / EIA-606-A

Norme de gestion de l’infrastructure dans les bâtiments commerciaux.

ANSI / TIA / EIA-607

Exigence pour l’installation d’un système de mise à la terre des télécommunications dans les bâtiments commerciaux.

ANSI / TIA / EIA-758

Norme client-propriétaire de câblage d’installation extérieure .

Que faut-il pour créer un système de câble pour un réseau LAN?

Il est possible que vous soyez intéressé par la possibilité de créer un système de câble pour ce qu’est un réseau LAN , dans ce cas, vous pouvez le faire tant que vous savez ce qu’est ce système et comment il fonctionne .

Une fois que cela est clair, vous pouvez suivre les étapes que nous vous apprendrons ci-dessous:

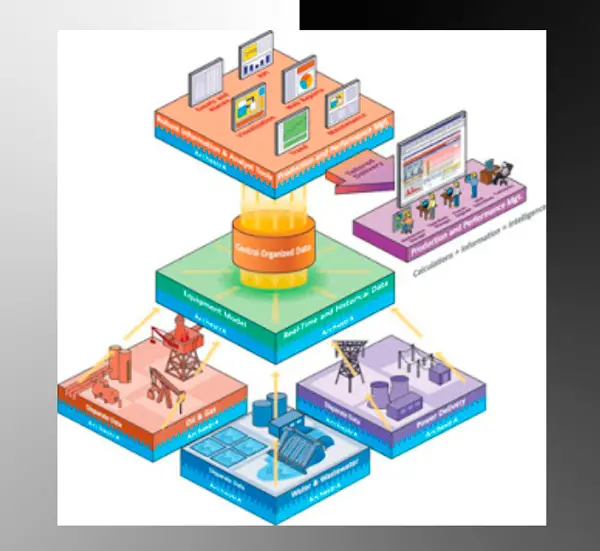

Collecter des informations

Dans ce premier processus, vous devez collecter toutes les informations nécessaires que vous allez utiliser pour pouvoir travailler avec le réseau. Par conséquent, s’il s’agit d’un immeuble résidentiel, vous devez prendre en compte une base de données sur les habitants, les appartements et d’autres facteurs impliqués.

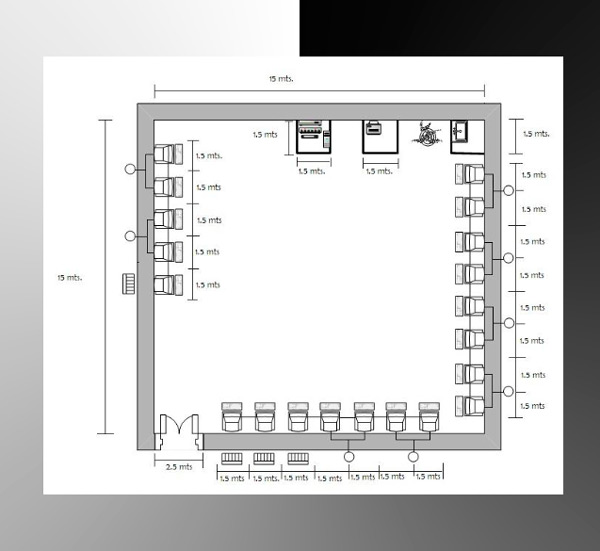

Planification

Une fois que vous avez défini le point précédent, la prochaine chose à faire sera de développer un plan qui vous aidera à prendre des décisions . Dans ce cas, vous devez effectuer des tests préliminaires sur le câblage structuré , où vous trouverez les étapes de localisation, de conception et le prix de toutes les implémentations et ressources à utiliser.

Il est important qu’au moment de l’acquisition de l’équipement nécessaire, une norme ou un modèle soit établi afin d’ éviter les accidents structurels et fonctionnels .

Négociation

Gardez à l’esprit que lors de la conduite des affaires juridiques , certains paramètres doivent être établis pour éviter des problèmes à l’avenir . Gardez à l’esprit que ces paramètres sont directement liés à l’échelle dans laquelle se trouve le réseau, car s’il s’agit d’un petit réseau, il ne nécessite pas beaucoup de procédures. Mais, dans le cas d’un réseau plus avancé , des certifications techniques sont nécessaires pour garantir son efficacité .

Installation

Une fois toutes les étapes précédentes terminées, l’ installation doit se poursuivre , car cela permettra à ce processus d’être beaucoup plus sûr et fiable.

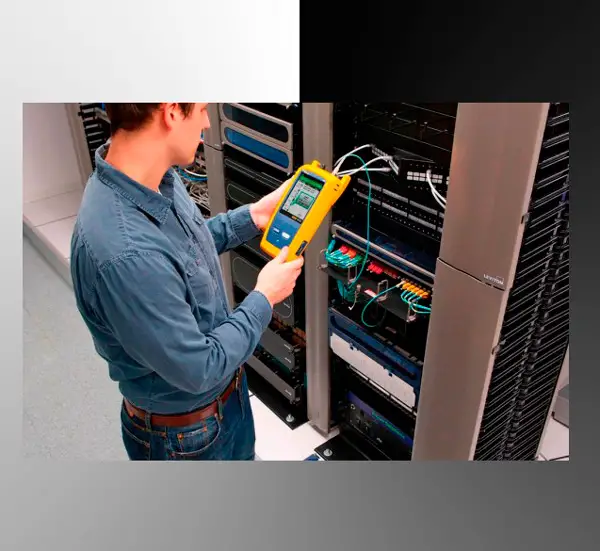

Contrôle qualité

Une fois le câblage structuré terminé , il est important de vérifier son fonctionnement. Cela aidera à savoir s’il y a des problèmes structurels et fonctionnels . Une fois que tout cela a été vérifié, ces problèmes ne devraient pas affecter le câblage structurel pendant le fonctionnement.

La documentation

Une fois que tout ce qui précède a été fait et enfin, il est important de faire un rapport détaillé de l’état du système , ceci pour avoir une base de l’opération en cours par rapport aux pannes possibles qui peuvent se produire dans le futur.

La chose la plus souhaitable est de répertorier chacune des défaillances possibles afin que vous ne puissiez plus tard que revoir le document et les résoudre . Il est important de s’assurer que le système est sûr et fiable afin de garantir sa qualité.
