Créez des diagrammes de réseau en ligne avec Visual Paradigm Network Diagram

Dans ce tutoriel, nous allons parler de Visual Paradigm Network Diagram , un logiciel permettant de créer des diagrammes de réseau. Il convient de noter qu’il s’agit d’un logiciel gratuit avec la particularité d’être en ligne, par conséquent, nous n’aurons à installer aucun programme sur notre ordinateur, nous n’aurons besoin que d’une connexion Internet et d’un navigateur Web. Dans RedesZone, nous allons expliquer ses caractéristiques, et nous mettrons également un petit exemple de réseau afin que vous puissiez l’utiliser vous-même, et ainsi vous aurez la possibilité de reproduire votre réseau domestique, le réseau de bureau ou tout ce que vous voulez.

Nous allons commencer par expliquer ce que le logiciel Visual Paradigm Network Diagram peut nous apporter. Ensuite, nous verrons un exemple afin que vous obteniez les notions de base

Que pouvons-nous faire avec Visual Paradigm Network Diagram

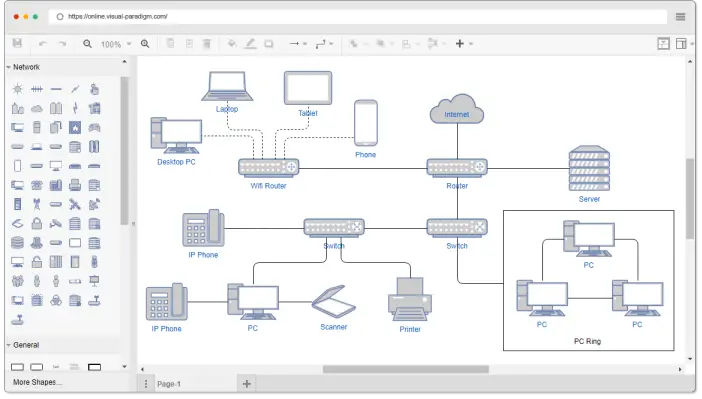

Visual Paradigm Network Diagram est un logiciel gratuit avec prise en charge des diagrammes de réseau. En outre, il prend en charge de nombreux autres types de diagrammes tels que UML, organigramme, plan d’étage, filaire, arbre généalogique, ERD et plus encore. Sa fonction principale est de nous permettre de réaliser des schémas de réseau via un éditeur simple et intuitif. Voici un exemple de ce qui peut être réalisé avec ce logiciel.

Une caractéristique importante est qu’il s’agit d’un logiciel en ligne , il ne nécessitera donc pas d’installation et ne prendra pas de place sur votre disque dur. Tout ce dont vous avez besoin pour l’utiliser est un navigateur et une connexion Internet. En plus d’être gratuit, un autre point positif est qu’il n’y a pas de publicité .

D’autres caractéristiques intéressantes sont qu’il n’y a pas de période d’accès limitée, et nous n’avons aucune limitation en termes de nombre de diagrammes, de nombre de formes et plus encore. De plus, il dispose de puissants outils d’édition, notamment un éditeur de diagramme par glisser-déposer.

Enfin, il prend en charge le travail d’équipe avec un espace de travail basé sur le cloud et la gestion des projets et des membres. Bien qu’il n’ait pas toutes les fonctions que j’ai commentées, il en a la plupart. Dans la liste de prix, vous pouvez voir la différence entre la version gratuite et la version payante.

Comment commencer à utiliser le programme et premiers pas

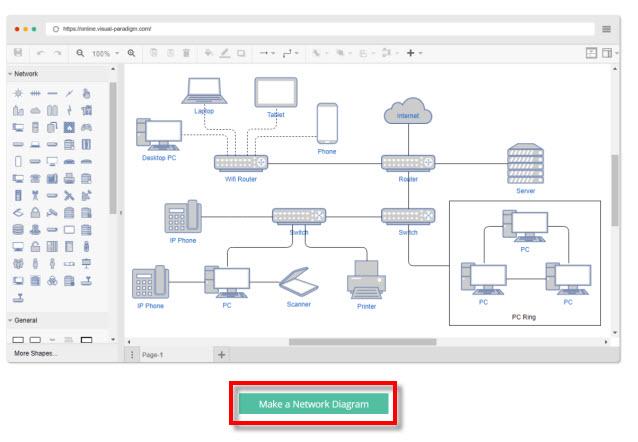

Nous avons précédemment indiqué qu’il s’agissait d’un logiciel en ligne, nous l’utiliserons donc à l’aide de notre navigateur Internet. Si nous voulons utiliser le programme, nous pouvons le faire de deux manières. L’une serait d’aller sur leur site Web et de cliquer sur le bouton Créer un diagramme de réseau que vous avez encadré en rouge.

L’autre façon de le faire serait avec ce lien direct . Je les mets tous les deux au cas où le développeur changerait l’URL de l’une des options à un moment donné. Une fois pressé, nous allons à l’écran d’accueil du programme, où nous devrons prendre une série de décisions avant de commencer à travailler.

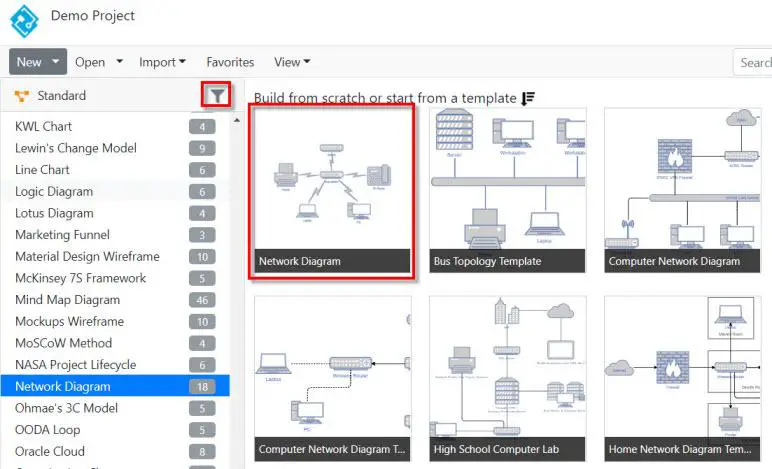

Dans la colonne de gauche se trouve l’endroit où nous sélectionnons le type de projet que nous voulons utiliser. En ce sens, il faut noter qu’il a une très grande variété, par exemple :

  • Schéma.
  • Tableau d’organisation.
  • Arbre de décision.
  • Tableau Pert.

Aussi si nous cliquons sur la petite case rouge nous pouvons établir un filtre pour qu’il cherche un projet pour nous. Ensuite, ci-dessus, nous avons ces sections:

  1. Nouveau : on peut choisir entre les projets qui sont sélectionnés dans la colonne de gauche ou en créer un vide.
  2. Ouvrir : ouvre les diagrammes existants.
  3. Importer : permet d’importer des fichiers Visio, draw.io et Gliffy.
  4. Favoris : permet d’ajouter les schémas que nous utilisons le plus fréquemment.
  5. Vue : on peut choisir et voir dans la colonne de gauche entre les schémas et la boîte à outils.

Dans RedesZone, comme il s’agit d’un site spécialisé dans les réseaux, nous allons choisir un tel projet comme exemple. Dans ce cas, comme le projet Diagramme de réseau était déjà sélectionné par défaut dans la colonne de gauche, nous n’avons rien à faire là-bas. Tout ce que vous avez à faire pour commencer est de sélectionner Diagramme de réseau sur le côté droit .

Commençons donc à créer un diagramme de réseau à partir de zéro. Les autres options proposent des réseaux prédéfinis qui peuvent parfois s’avérer utiles comme point de départ.

Vous pouvez donc créer un schéma de réseau et en ligne gratuitement

Vient maintenant le temps de démarrer un nouveau projet de notre réseau domestique ou de bureau.

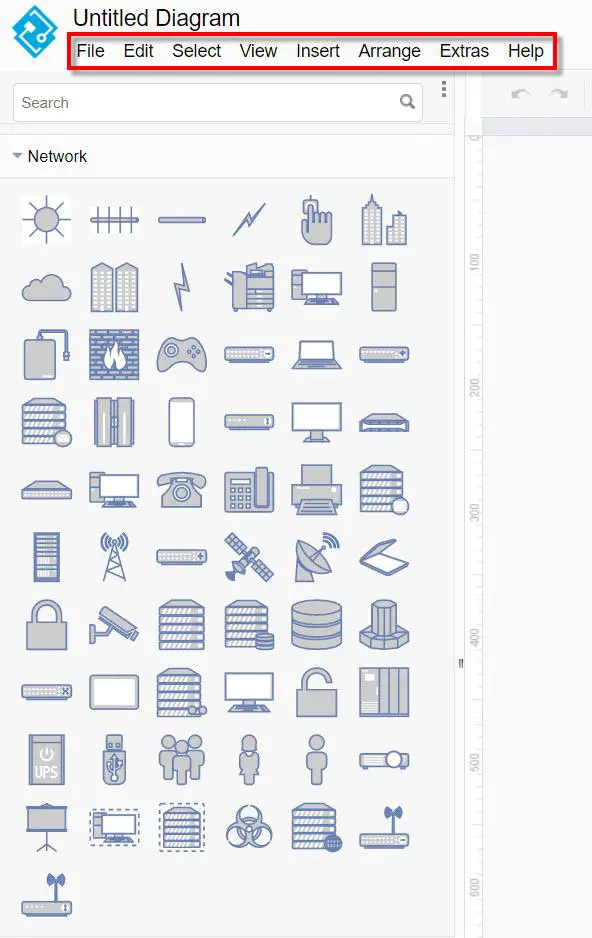

Ci-dessus marqué en rouge, vous avez les principales options. Nous allons brièvement commenter à quoi servent les plus importants.

  • Fichier : pour ouvrir des fichiers depuis Google Drive, un appareil ou le navigateur. Nous pouvons également enregistrer les fichiers que nous créons, les importer et les exporter. Vous devez vous connecter à votre espace de travail Visual Paradigm Online pour lequel nous devons avoir un compte.
  • Sélectionner – Vous permet de sélectionner toutes les formes, connexions et plus à la fois.
  • Voir : pour choisir comment visualiser notre espace de travail. Par exemple, nous pouvons sélectionner «Grille» et la zone où se trouvent nos périphériques réseau passera d’un fond blanc à un fond composé de carrés.
  • Aide : avec des raccourcis clavier que nous pouvons utiliser et prendre en charge.

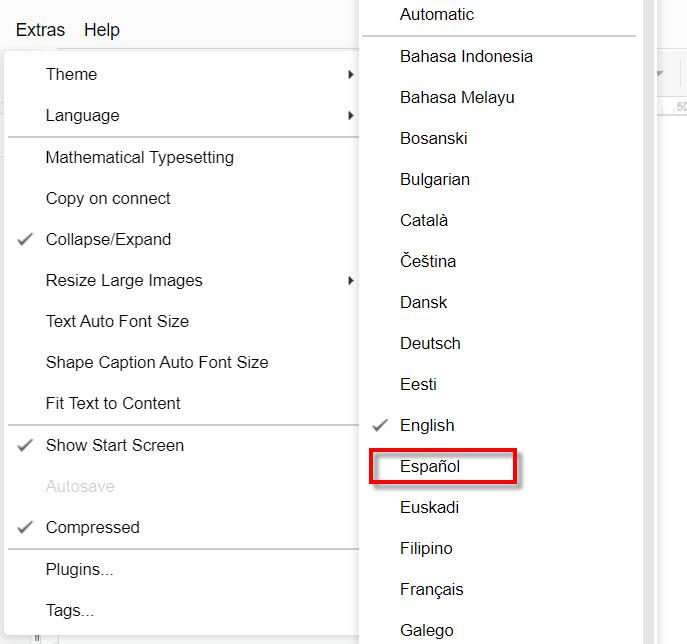

J’ai laissé de côté dans le menu du haut, la section « Extras », là par exemple si on va dans Langue on peut la mettre en espagnol. Comme curiosité, remarquez qu’il admet également le galicien et le basque.

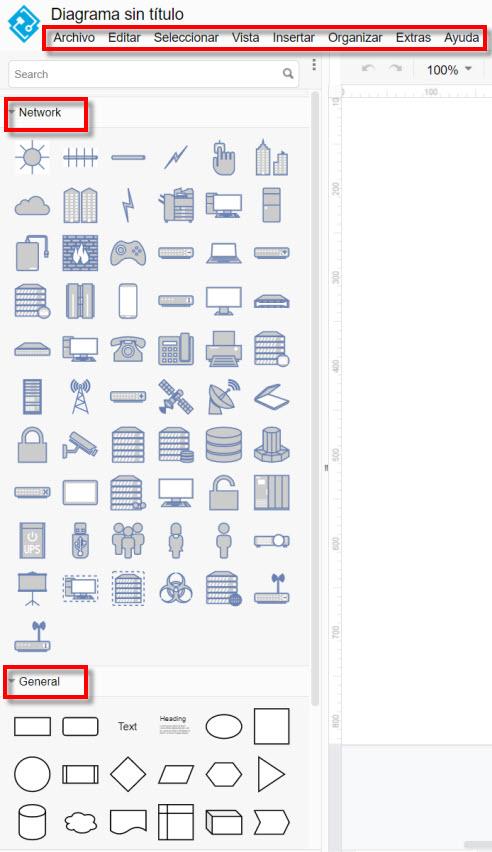

Une fois sélectionné pour apparaître en espagnol, vous devez appuyer sur F5 pour actualiser et charger les nouvelles valeurs. Ici vous pouvez voir les menus en espagnol et nous allons procéder à l’analyse de ce que la colonne de gauche nous offre.

Dans la section Réseau , nous avons les icônes des équipes et des personnes que nous pouvons utiliser pour créer notre équipe de réseau. Sa mécanique d’utilisation est très simple, d’un simple clic ou en faisant glisser l’icône vers l’écran de travail à droite. Ensuite en général avec la même mécanique d’utilisation, on peut mettre des formes géométriques, du texte, des lignes de liaison.

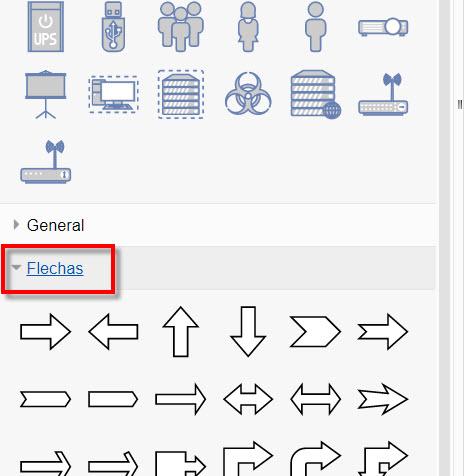

Ensuite, sous Général, nous avons des flèches au cas où nous souhaiterions en insérer une.

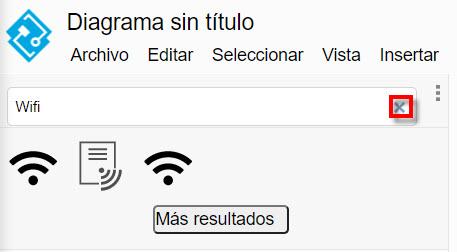

La dernière chose que nous devons commenter sur le côté gauche est la barre de recherche que nous avons au-dessus et qui a le symbole d’une loupe . Là, par exemple, nous pouvons l’utiliser pour ajouter une icône que nous n’avons pas ci-dessous. Par exemple, imaginez que nous avons besoin du WiFi, nous l’écrivons, nous donnons entrer, il apparaît ci-dessous et en un clic nous l’avons déjà dans la zone de travail.

Exemple de réseau utilisant le logiciel Visual Paradigm

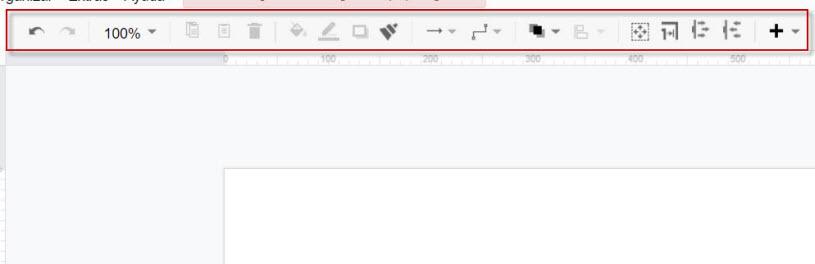

Il est maintenant temps de créer notre petit réseau avec le diagramme de réseau Visual Paradigm. Nous allons commencer par expliquer très brièvement les boutons ci-dessus sur le côté droit où nous allons construire notre réseau.

Ici, avec les flèches que nous avons à gauche et à droite, nous pouvons revenir en arrière et avancer dans les actions que nous avons faites. Autres choses que nous pouvons faire :

  • Mettez la couleur de remplissage, la couleur de la ligne, l’ombre et la copie de format.
  • Établir des lignes de connexion et des points de référence.

Si vous déplacez doucement le curseur sur chaque bouton, commentez à quoi il sert. Nous allons maintenant commencer à créer notre réseau, à partir de la gauche, nous choisirons un routeur et un PC en cliquant dessus. Nous allons également insérer du texte pour mieux identifier les appareils. Pour mettre le texte, nous pouvons le faire sous les icônes en général ou dans le menu supérieur Insérer du texte .

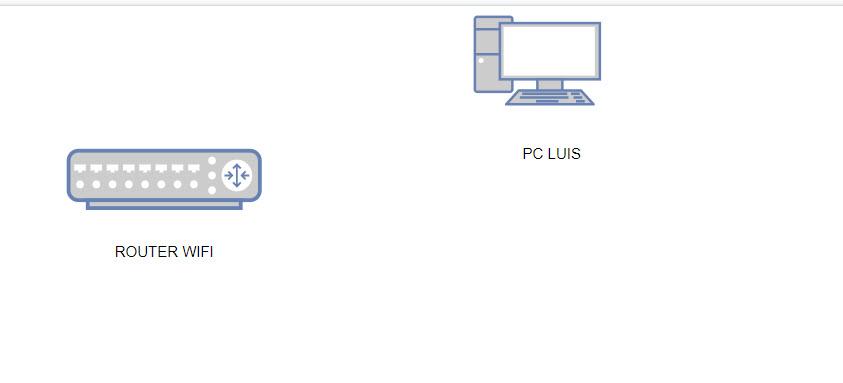

Ensuite, nous obtiendrons un résultat comme le suivant :

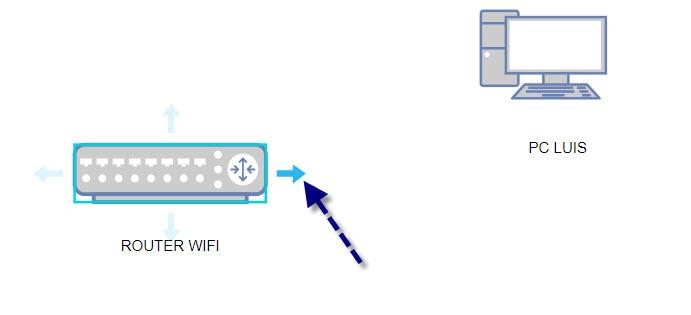

L’étape suivante consiste à cliquer sur le routeur pour établir une ligne de connexion entre le routeur WiFi et le PC de Luis. Nous y verrons quatre grandes flèches où nous pourrons choisir celle qui nous convient le mieux. Celui que j’ai utilisé pour faire le tutoriel est celui que je pointe avec une autre flèche.

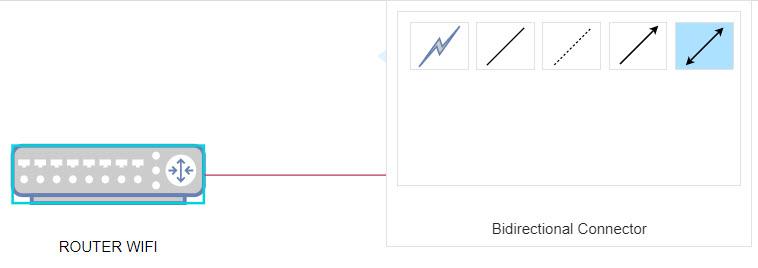

Ensuite, lorsque nous établissons un lien avec la deuxième équipe, nous pouvons choisir le type de connexion que nous voulons créer, dans ce cas nous avons défini bidirectionnel.

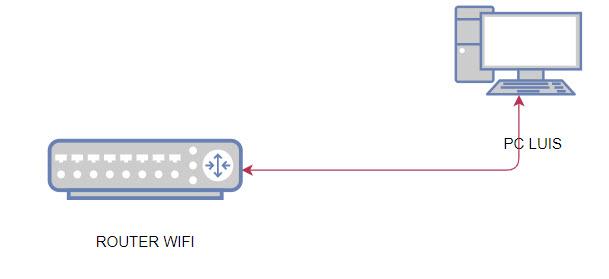

Ce serait le résultat final de la connexion:

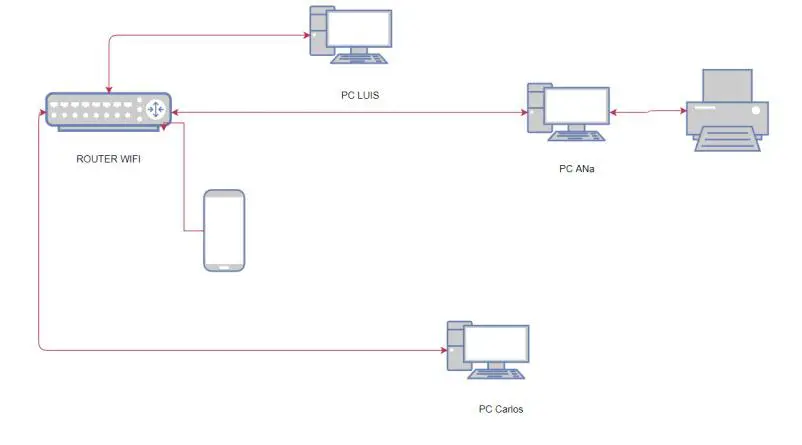

Je vais maintenant créer un exemple avec un réseau avec 3 PC, un routeur WiFi, un smartphone et une imprimante.

Comme vous pouvez le voir, Visual Paradigm Network Diagram nous permet de créer nos diagrammes de réseau. Ensuite, la complexité de celui-ci dépendra du fait que vous mettez plus d’équipements sur votre réseau.
