Port WAN : qu’est-ce que c’est et à quoi ça sert dans les routeurs

Tous les routeurs intègrent un port appelé WAN (Wide Area Network), et, bien que ces acronymes signifient «Wide Area Network», lorsque nous parlons de WAN, nous nous référons au port par lequel notre routeur obtient les services de notre FAI (opérateur Internet) , c’est-à-dire que le port WAN est le port par lequel nous nous connectons à Internet. Vous souhaitez connaître ses principales caractéristiques et comment savoir quel est le port WAN de notre routeur ?

Routeurs ADSL2+ et VDSL2

Dans les anciens routeurs ADSL2+ et VDSL2, le port WAN est le port RJ-11 où l’on connecte le câble téléphonique . En interne, le routeur intègre un modem ADSL2 + ou VDSL2 chargé de moduler et de démoduler le signal pour transférer les données, et le firmware est chargé d’utiliser différents protocoles de connexion au réseau de l’opérateur, tels que DHCP ou PPPoE entre autres, à la fois si notre ISP nous fournit la connexion avec IPv4 ou IPv6.

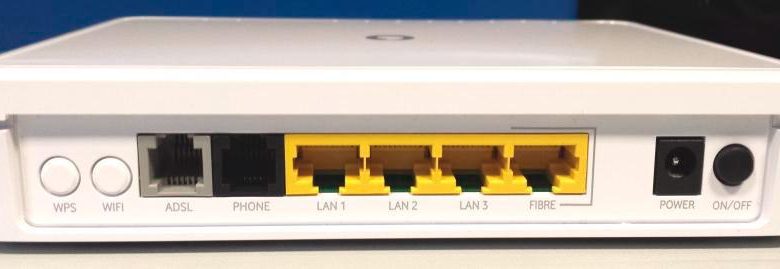

La vitesse de ce port WAN dépendra de la technologie utilisée (ADSL2+ ou VDSL2) et de la vitesse de synchronisation. L’apparence du port WAN dans un routeur ADSL2+ ou VDSL2 est la couleur grise qui dit « ADSL »

De plus, le routeur est responsable de faire NAT contre ce port WAN, de cette façon, tous les ordinateurs connectés au LAN (réseau local domestique) iront à Internet via la même IP publique, quelque chose de tout à fait normal aujourd’hui jusqu’à l’arrivée de l’IPv6 protocole.

Routeurs avec ONT intégré

Les opérateurs qui fournissent des connexions par fibre optique à la maison (FTTH), fournissent actuellement généralement des routeurs avec ONT intégré, cela signifie que nous n’aurons qu’un seul ordinateur dans notre maison, qui nous fournira une connexion à tous les appareils.

Dans ce cas, le port Internet WAN est le port PON , où nous devons connecter le câble jaune typique avec connecteur SC, qui va du PTRO (PTR optique) au port PON du routeur. Dans les routeurs de certains opérateurs, ce port est caché à l’arrière et parfaitement protégé, dans d’autres cas, il est directement à l’arrière comme s’il s’agissait d’un autre port.

La vitesse de la technologie GPON est de 2,5 Gbps en téléchargement et de 1,25 Gbps en téléchargement, mais normalement, les convertisseurs de média que nous avons dans les routeurs avec ONT intégré sont Gigabit, c’est-à-dire que nous aurons 1 Gbps de téléchargement et 1 Gbps de téléchargement maximum. Les principaux opérateurs espagnols ont déjà annoncé que les nouveaux routeurs pour leur FTTH incorporeront un port 2.5G Multigigabit, afin de ne pas avoir de goulot d’étranglement face au réseau Internet WAN, par conséquent, nous pouvons comprimer à la fois la technologie GPON, comme et préparez-vous à la technologie XG-PON actuellement utilisée par les opérateurs de votre réseau. Si notre routeur FTTH n’a pas de port WAN avec la technologie Multigigabit, nous n’obtiendrons jamais plus d’environ 940Mbps (1Gbps contracté), de cette façon, avec le port Multigigabit 2.

Nous devons garder à l’esprit que nous perdrons toujours de la bande passante à cause des en-têtes, pour cette raison, les clients qui ont contracté 1 Gbit/s obtiendront en fait un maximum de 940 Mbit/s, car l’interface Gigabit Ethernet du port ne donne pas plus que le WAN. Dans un avenir proche, les opérateurs commercialiseront des routeurs Multigigabit, à la fois dans le WAN et aussi dans le LAN, pour exploiter la vitesse maximale de la fibre optique avec un seul appareil. Si nous n’avons qu’un seul port Multigigabit dans le WAN, nous devrons au moins utiliser deux ports LAN simultanément pour pouvoir en tirer le meilleur parti.

Dans ce cas, le routeur lui-même est également chargé de faire du NAT sur ce port WAN, qu’il utilise DHCP ou PPPoE lorsqu’il utilise IPv4, ou si l’opérateur utilise IPv6, nous aurons IPv6 natif, DS-Lite ou similaire configurations pour fournir le service. .

Routeurs neutres

Dans le cas des routeurs neutres, le port Internet WAN est un port RJ-45 comme les ports LAN , mais normalement ce port est «peint» d’une autre couleur, pour différencier parfaitement le port Internet des différents ports du LAN. Par exemple, dans le routeur ASUS ROG Rapture GT-AX11000, le port Internet WAN est de couleur bleue, c’est là que nous devons connecter le câble réseau typique de l’ONT de notre opérateur, le modem câble ou le modem xDSL que nous avons, selon sur la technologie que notre FAI utilise pour nous fournir un service Internet.

Dans ce cas, la vitesse du port est régie par les normes BASE-T. Par conséquent, nous aurons généralement des vitesses de 10/100 / 1000 Mbps, bien que nous puissions avoir des vitesses plus élevées telles que 2.5G, 5G et même 10Gbps si notre routeur le permet. Dans le cas du routeur ASUS GT-AX11000, nous avons un port Ethernet Gigabit dédié pour le WAN Internet, mais il dispose également d’un port 2.5G qui peut fonctionner comme un port LAN ou comme un port Internet WAN, donc, avec ce routeur nous pouvons avoir des connexions jusqu’à 2,5 Gbps sans problème.

Aujourd’hui les routeurs haut de gamme des principaux fabricants tels que ASUS, NETGEAR ou TP-Link, intègrent déjà des ports Multigigabit pour le WAN / LAN, de cette manière, en fonction des besoins de l’utilisateur, nous pouvons configurer cela port ultra-rapide comme WAN d’Internet ou comme LAN. Il n’est recommandé de le configurer en tant que WAN Internet que si l’ONT de l’opérateur ou le routeur FTTH de l’opérateur possède également des ports Multigigabit, sinon, nous ne tirerons pas le meilleur parti de cette connectivité, et il est plus intéressant de le configurer en tant que LAN pour connecter le NAS les serveurs. Dans RedesZone, nous avons testé d’autres routeurs avec des ports multigigabit tels que l’ASUS RT-AX86U et l’ASUS RT-AX89X, ce dernier avec un port multigigabit 10G et un port SFP +, ce qui en fait l’un des plus rapides que nous puissions acheter aujourd’hui.

Le firmware du routeur nous permettra de configurer la connexion Internet, soit en utilisant le protocole IPv4 ou IPv6, et une fois le protocole réseau choisi, nous pourrons choisir d’obtenir l’IP via DHCP, PPPoE ou par d’autres méthodes. Un détail très important lors de l’achat d’un routeur neutre est de savoir s’il est compatible avec les VLAN sur le WAN Internet. Actuellement, tous les opérateurs FTTH en Espagne utilisent le protocole 802.1Q pour fournir une connectivité Internet, si le firmware du routeur ne l’a pas, nous ne pourrons pas utiliser le routeur directement.

Il existe des opérateurs en Espagne qui fournissent actuellement à leurs clients un ONT et le routeur séparément, en particulier le groupe Masmóvil lorsqu’il travaille sur NEBA (réseau de Movistar). Dans ce cas, l’entrée fibre de l’ONT ne serait pas considérée comme le WAN Internet car elle n’a pas l’IP publique, puisque le routeur derrière elle est celui avec cette IP publique. De plus, dans cet exemple de cas spécifique, le port WAN Gigabit Ethernet provient du routeur lui-même.

Par conséquent, le port WAN d’un routeur est l’endroit où se trouve la connexion Internet, et le port qui gère l’IP publique ou l’IP CG-NAT, si votre opérateur utilise cette technologie. Il est très important de le différencier du LAN afin de ne pas faire d’erreurs lors du branchement des différents câbles.
