Que dois-je choisir : carte réseau embarquée, PCIe ou USB

Lors de la connexion par câble réseau à notre routeur, nous pouvons utiliser différents types de cartes réseau Ethernet. Généralement, la plupart d’entre nous utilisent ceux qui sont intégrés aux cartes mères de nos ordinateurs portables ou PC.Cependant, au cas où vous ne le sauriez pas, il existe d’autres alternatives. L’une d’entre elles serait les cartes PCI-e internes que nous pouvons installer dans un emplacement de ce type sur la carte mère de notre PC. L’autre alternative est les adaptateurs réseau USB qui, via ce port USB, nous permettent de connecter un câble réseau Ethernet. Aujourd’hui, dans RedesZone, nous allons parler des trois types de cartes réseau Ethernet que nous pouvons trouver aujourd’hui et des situations dans lesquelles nous devons choisir l’un ou l’autre.

Nous allons maintenant commencer à parler de ce qu’est une carte réseau et de son évolution dans la situation actuelle.

Qu’est-ce qu’une carte réseau Ethernet

On peut dire que la carte réseau Ethernet est un composant matériel qui relie un ordinateur à un réseau informatique, et qui nous permet de partager des ressources. Ainsi, au sein de notre réseau local ou LAN, nous pouvons partager des fichiers, des disques durs, des imprimantes et également avoir accès à Internet. Les autres noms qu’il reçoit sont carte réseau, adaptateur réseau, adaptateur LAN et même interface réseau physique.

Une chose très importante à garder à l’esprit est que chaque carte réseau possède un numéro d’identification unique attribué par les fabricants de matériel appelé adresse MAC, également appelée adresse physique. Le MAC est utilisé pour identifier un périphérique spécifique sur un réseau et peut être utilisé pour automatiser le processus de validation sur une connexion réseau. En ce sens, peut-être avez-vous déjà utilisé le filtrage MAC de votre routeur, l’insertion de cette adresse permet à ces ordinateurs de se connecter ou non au réseau. Ceux sur la liste blanche seraient ceux qui pourraient se connecter au réseau et à Internet et ceux sur la liste noire ceux qui ne le pourraient pas.

Ensuite, d’autre part, les cartes réseau se voient attribuer une adresse IP, qui est un numéro qui les identifie de manière logique et hiérarchique à cet appareil au sein du réseau, et utilise également le protocole TCP / IP.

Evolution des cartes réseaux Ethernet

Les cartes ont changé au fil du temps. Les premiers étaient au format ISA, beaucoup plus gros que l’actuel et étaient connectés à un slot du même nom sur la carte mère. Viennent ensuite les cartes PCIe qui ont été réduites et qui se sont également branchées sur la carte mère. A partir de l’an 2000, les fabricants ont commencé à intégrer des cartes réseau dans les cartes mères de PC et les cartes internes de ce type ont progressivement réduit leur présence.

Si nous devions définir les types de cartes réseau que l’on peut trouver actuellement pour se connecter par câble réseau Ethernet, on pourrait dire qu’elles sont de trois types :

  1. Ceux intégrés dans les cartes mères des PC, ordinateurs portables ou autres équipements tels qu’une Smart TV, Android TV etc.
  2. Internes pour PC : ici nous nous référons exclusivement à ceux qui sont connectés à un slot de la carte mère. Comme nous l’avons mentionné précédemment, les ISA ont été les premiers, puis le PCI est venu et nous utilisons actuellement le PCI Express, dont l’acronyme est PCI-E.
  3. Nous aurions également l’USB , qui connecté à un port de ce type nous permettrait de nous connecter, par exemple, au routeur par câble réseau.

Chacun d’eux a une fonction, et en fonction de l’utilisation que nous en ferons, il nous sera pratique d’utiliser l’un ou l’autre. Actuellement, la carte réseau embarquée est généralement la plus utilisée, bien qu’il puisse y avoir des situations, comme nous le verrons plus loin, où il est pratique pour nous d’utiliser l’une des deux autres. Concernant la vitesse dans la sphère domestique, nous sommes passés des cartes 10/100 Mbit que nous utilisions avec les connexions ADSL au Gigabit Ethernet que nous utilisons dans les connexions fibre jusqu’à 1 Gigabit. Cependant, il convient de noter que nous les avons avec une vitesse plus élevée comme nous le verrons plus tard, et c’est que les cartes réseau Multigigabit Ethernet 2.5G, 5G et même les cartes 10G sont là pour rester.

Le câble réseau pour tirer le meilleur parti de notre carte réseau

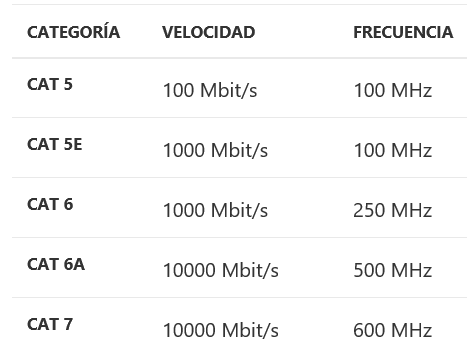

La catégorie d’un câble réseau Ethernet et sa longueur détermineront la vitesse maximale que ce câble peut atteindre. Voici un tableau avec les catégories les plus utilisées actuellement :

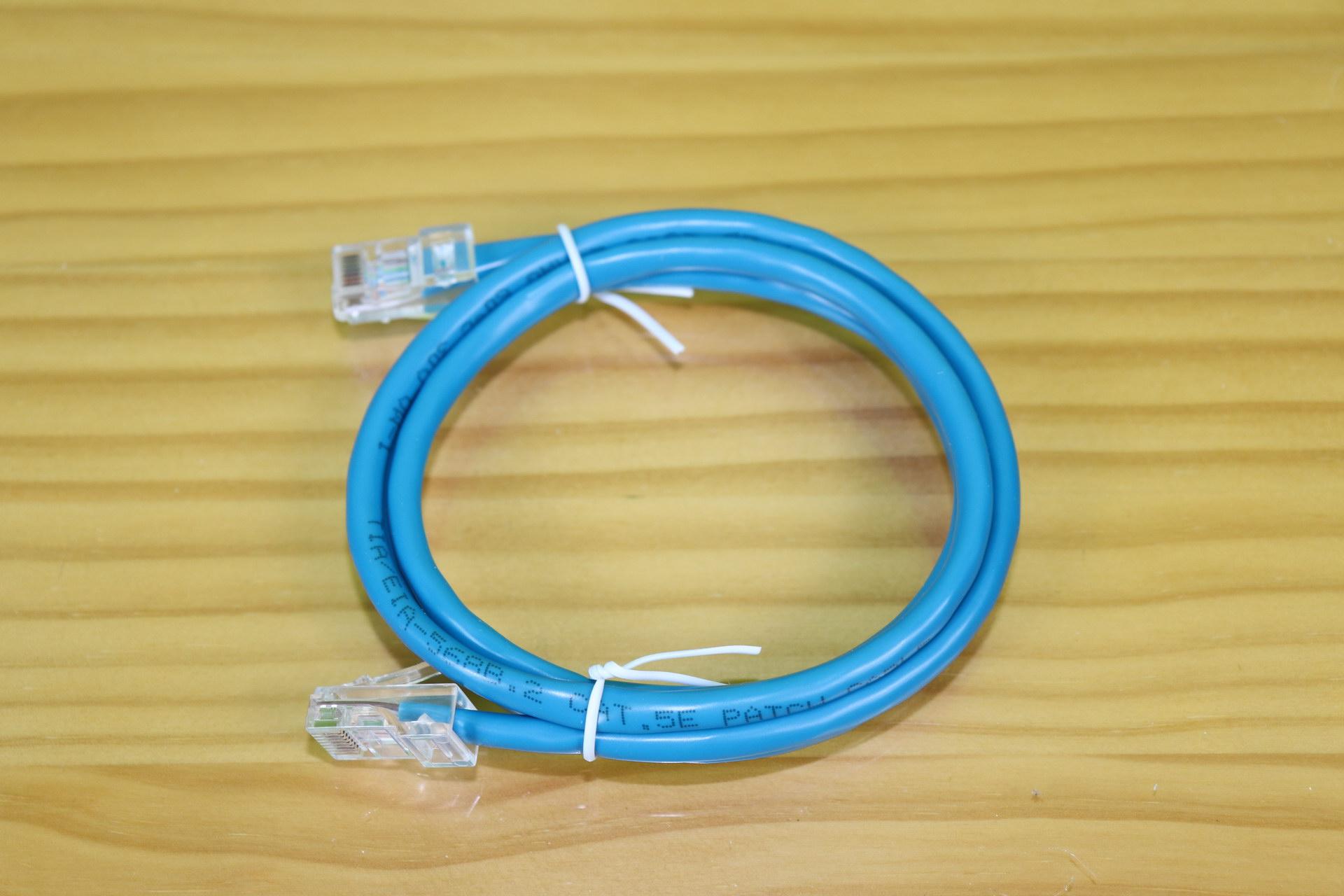

Actuellement, le minimum recommandé est d’utiliser un câble de catégorie 5e. Cependant, en raison de la faible différence de prix, il est préférable de commencer par une catégorie Cat 6. Avec ces deux-là, nous en avons assez pour des connexions fibre jusqu’à 1 Gigabit. Par contre, quand on dépasse cette vitesse et qu’on a un routeur Multigigabit 2,5, 5 ou 10 Gbps, le mieux c’est un câble de catégorie 6A ou 7. C’est un exemple de câble CAT 5E, il suffit de vérifier la sérigraphie du câble :

Quel type de carte réseau Ethernet dois-je choisir ?

Selon les besoins que vous avez, vous devrez opter pour un type de carte réseau Ethernet ou un autre. Les cartes réseau Ethernet embarquées sont toujours intégrées aux ordinateurs de bureau et parfois aux ordinateurs portables, mais pas toujours. Ces derniers temps, les ordinateurs portables ont réduit leur épaisseur, et de ce fait, une carte réseau Ethernet ne peut plus être intégrée car le connecteur RJ-45 ne rentre pas physiquement dans le châssis.

Si vous avez un ordinateur de bureau et que la carte mère intègre un port Ethernet Gigabit, notre recommandation est d’acheter une carte PCIe qui est Multigigabit pour atteindre la meilleure vitesse possible, si la carte réseau Ethernet sur la carte mère est simplement cassée parce qu’elle ne fonctionne pas, et que vous souhaitez l’une des mêmes fonctionnalités, vous pouvez également acheter une carte PCIe Gigabit Ethernet. Dans ce cas, les ordinateurs ont également des ports USB 3.0 afin que nous puissions installer une carte réseau avec un adaptateur USB, mais profitant du fait que nous avons un port PCIe sur notre PC, il est préférable d’acheter une carte réseau Ethernet PCIe.

Si vous avez un ordinateur portable, le seul moyen d’intégrer une autre carte réseau Ethernet, ou la seule carte, est de passer par ses ports USB 3.0, soit de type A soit de type C, car il existe aujourd’hui des cartes réseau Ethernet avec les deux connecteurs, idéales pour s’adapter à les différents besoins des utilisateurs. Les ordinateurs portables plus anciens intègrent tous une carte réseau Ethernet incluse, mais ces derniers temps, les ordinateurs portables sont de plus en plus minces, et cela n’est pas possible, par conséquent, l’utilisation d’une de ces cartes avec un connecteur USB de type A ou de type C est la seule chose que nous puissions faire.

Carte réseau Ethernet intégrée à la carte mère de notre PC

La carte réseau intégrée à la carte de nos PC de bureau a la particularité d’occuper moins de place qu’une carte interne, et de ne pas nécessiter d’installation, car elle est déjà intégrée à la carte mère elle-même.

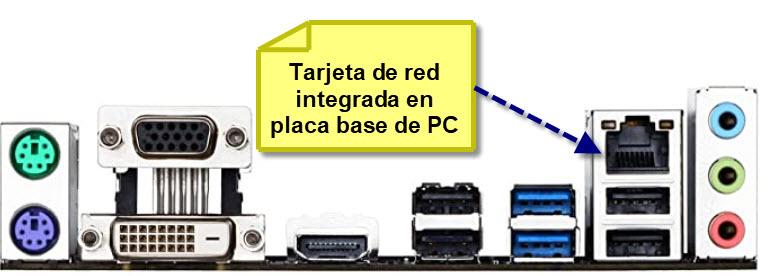

Actuellement, les cartes réseau Ethernet de ce type sont Gigabit Ethernet, donc s’il s’agit d’un PC moderne, il pourrait profiter de connexions Internet allant jusqu’à 1 Gigabit. Par conséquent, dans la plupart des cas avec ce type de carte, nous pourrions fonctionner au maximum de notre routeur dans la plupart des cas. Voici la carte réseau intégrée à la carte d’un PC de bureau :

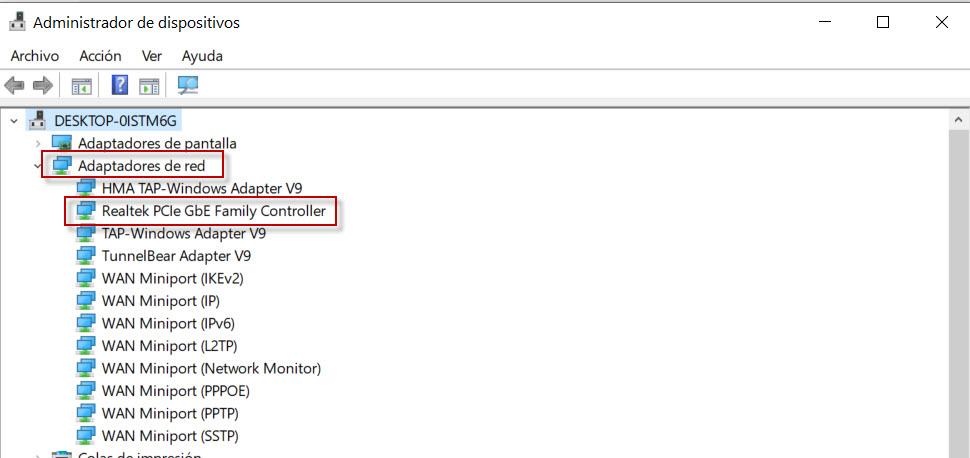

D’autre part, les ordinateurs portables ont une carte réseau intégrée à la carte. Mais dans ce cas, il peut y avoir pas mal d’ordinateurs portables avec des cartes 100BASE-TX, c’est-à-dire jusqu’à 100 Mbit/s. La raison en est que les fabricants ont accordé une plus grande importance à la section Wi-Fi. En ce sens, il serait important de rechercher dans le gestionnaire de périphériques Windows la vitesse prise en charge par votre carte réseau embarquée. Vous pouvez regarder Windows 10 dans Démarrer , Panneau de configuration , Système et sécurité , Système et Gestionnaire de périphériques :

Dans ce cas on retrouve une carte réseau intégrée à la carte Gigabit Ethernet dont la limite de vitesse est de 1 Gigabit. Ces dernières années, les cartes mères haut de gamme intègrent déjà une connectivité Multigigabit, nous pouvons donc atteindre des vitesses de 2,5 Gbps, 5 Gbps et même 10 Gbps, selon le modèle.

Cartes réseau Ethernet internes via PCIe pour PC

L’une des choses à avoir lors de l’achat d’une carte réseau PC interne est qu’elle nécessite une installation. Ce n’est pas compliqué à faire, mais il faut ouvrir le PC, l’insérer dans le slot approprié et le fixer au châssis du boitier avec une vis. Dans ce cas, le slot actuellement utilisé est PCI Express. En ce qui concerne les raisons de vouloir en installer un sont :

  • La carte réseau de la carte mère est défectueuse.
  • Nous avons un routeur avec des ports Ethernet plus rapides que celui de la carte mère, et nous voulons profiter des vitesses Multigigabit ou 10G du réseau.

Ces types de cartes sont généralement très intéressants en période de transition. À l’heure actuelle, nous nous trouvons dans cette situation en raison de l’émergence de routeurs et de commutateurs multigigabit 2,5, 5 ou 10 Gigabit. Comme actuellement la plupart des cartes mères de nos ordinateurs sont Gigabit Ethernet, il faudrait rajouter une carte d’extension de ce type. Avec l’arrivée des connexions Internet supérieures à 1 Gbps, nous verrons une plus grande demande pour ces cartes afin de pouvoir profiter de toute la bande passante. Un exemple de ce type 10GBASE-T Multigigabit serait l’ASUS XG-C100C :

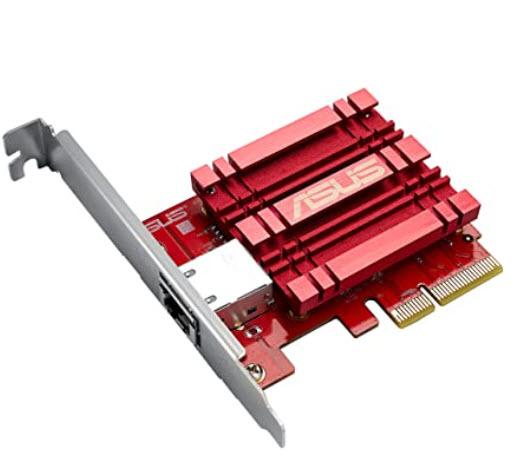

ASUS XG-C100C – Carte réseau 10G multigigabit


>
EUR

74,96

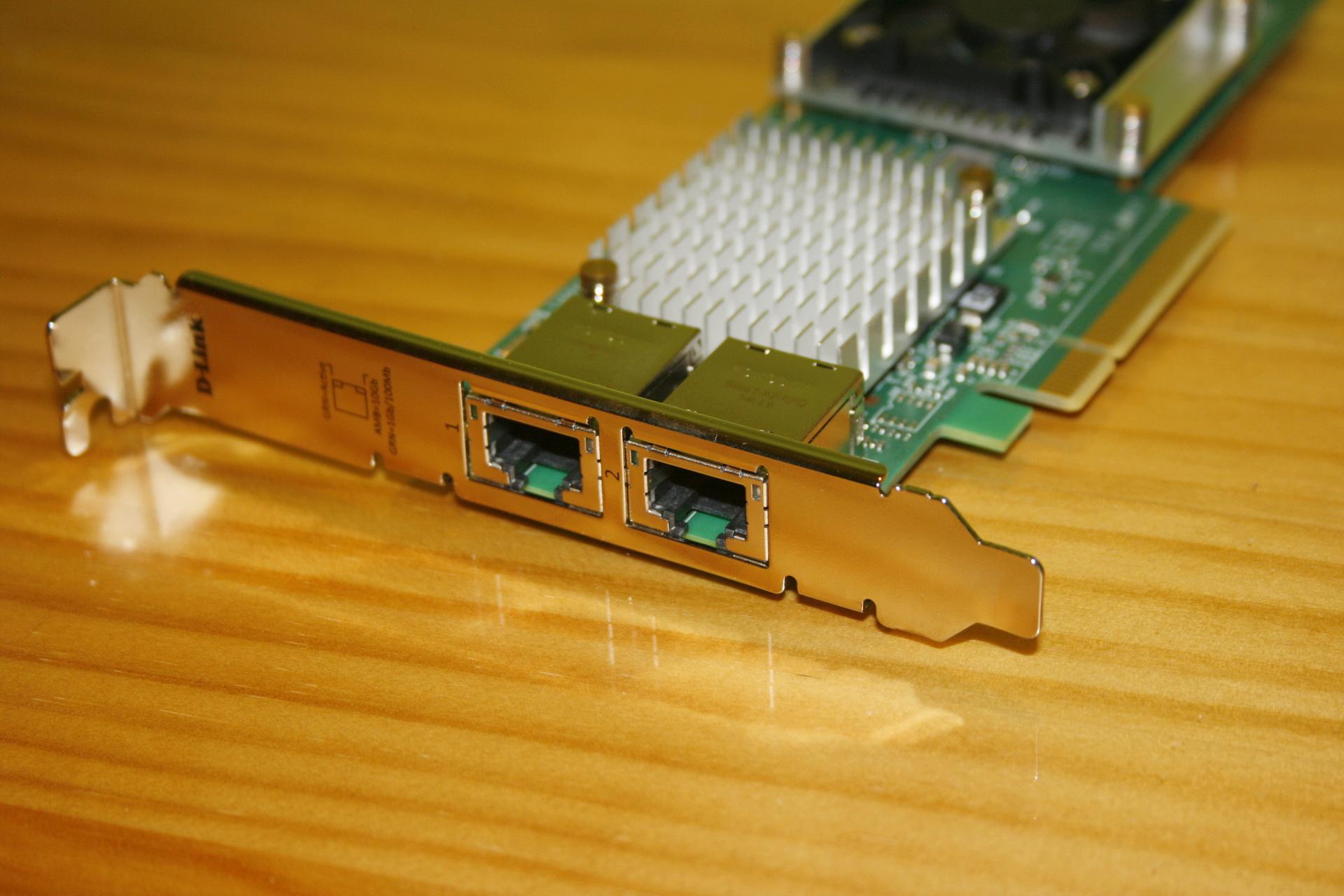

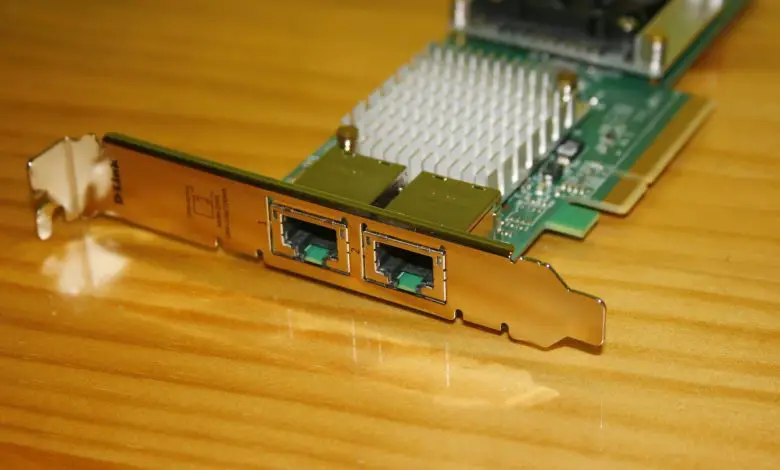

Si nous voulons quelque chose de plus professionnel, nous pouvons toujours acheter la carte D-Link DXE-820T qui dispose de deux ports réseau 10G (elle ne permet pas le multigigabit), ce modèle est idéal pour les serveurs et les ordinateurs hautes performances, car nous aurons 20Gbps Duplex intégral.

D-Link DXE-820T – Carte réseau 10G double port

>
EUR

363,90

Comme vous l’avez vu, ces cartes nous permettront d’être jusqu’à 10 fois plus rapides que les cartes réseau embarquées classiques.

Cartes réseau Ethernet USB

Ce type est également connu sous le nom d’ adaptateurs réseau Ethernet USB . Dans certaines situations, il peut être plus pratique de les utiliser. L’un d’eux est lorsque nous ne voulons pas faire d’installation et ouvrir le boîtier du PC comme dans le cas précédent. Un autre parce que notre ordinateur portable a une carte réseau 10/100 Mbit et que nous souhaitons nous connecter à une vitesse plus élevée. Cependant, nous devons prendre en compte la norme USB de la carte mère de notre PC ou portable. Si le PC ou l’ordinateur portable a des versions antérieures à 3.0, la bande passante pourrait être compromise. De plus, nous devons vérifier que l’adaptateur réseau utilise également la norme USB 3.0.

Si vous êtes intéressé par l’achat de ce type d’adaptateurs réseau Ethernet vers USB bon marché, avec un port Ethernet Gigabit, nous vous recommandons ces deux modèles :

D-Link DUB-E130 – Port Gigabit Ethernet vers USB Type-C

>
EUR

24,96
D-Link DUB-E1312 – Port Gigabit Ethernet vers USB Type A

>
EUR

13.68

Vous pouvez également acheter un hub 8-en-1 avec un port Ethernet Gigabit, idéal pour extraire plus de ports de différents types :

D-Link DUB-M810 – Hub 8-en-1 avec port Gigabit


>
EUR

48.10

Si vous souhaitez avoir un débit plus élevé, alors vous devrez recourir à des adaptateurs réseau Multigigabit, ce D-Link DUB-E250 est l’un des meilleurs rapport qualité/prix qui existe actuellement :

D-Link DUB-E250 – Port multigigabit 2.5G

>
EUR

48,83

Et si vous voulez quelque chose de mieux, le QNAP QNA-UC5G1T est une très bonne option, le point négatif de cet appareil est qu’il fait assez chaud et que nous n’obtiendrons pas plus de 3Gbps de vitesse réelle.

Comme vous l’avez vu, nous avons différentes cartes réseau Ethernet, selon nos besoins, nous pouvons choisir une carte ou une autre.
