Comment allumer une alimentation ATX sans la carte mère du PC?
Parfois, il est pratique d’allumer manuellement une alimentation ATX sans utiliser la carte mère du PC, afin de tester si elle fonctionne correctement. Pour cette raison, nous vous recommandons de lire cet article avec lequel vous apprendrez Comment allumer une alimentation ATX sans la carte mère du PC?

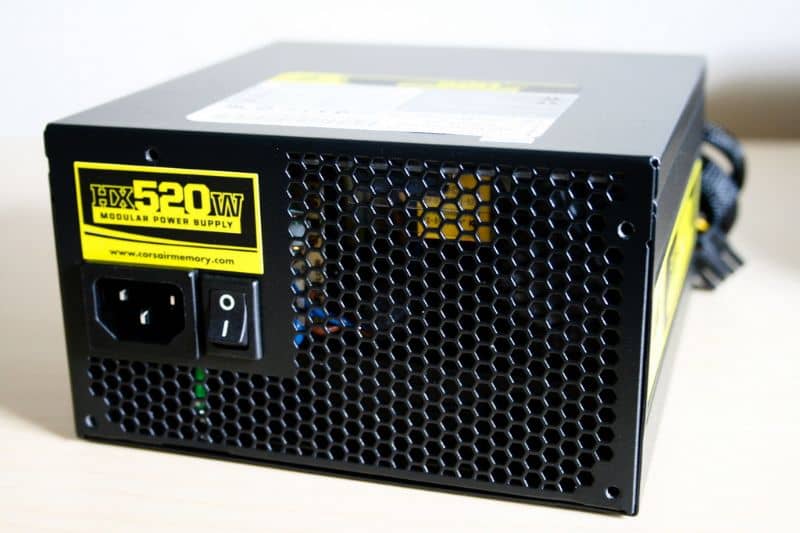

Qu’est-ce qu’une alimentation ATX?
Vous êtes-vous déjà demandé ce qu’est une alimentation PC ? Dans ce cas, vous avez peut-être vu le terme ATX qui signifie «Advanced Technology Extended». ATX fait référence à une alimentation de deuxième génération. Cet appareil est installé dans l’ordinateur et convertit le courant alternatif de l’énergie électrique en courant continu .
Une alimentation ATX abaisse la tension afin que d’autres composants d’équipement puissent y être connectés. De cette manière, les appareils sont protégés contre les surtensions ou les problèmes d’alimentation.
Quelles sont les caractéristiques d’une alimentation ATX?
Une alimentation ATX permet la manipulation de son arrêt au moyen d’un logiciel. De plus, certains modèles ont un interrupteur situé à l’arrière; Ce mécanisme permet d’éviter une consommation inutile d’énergie électrique en «veille».
En règle générale, les alimentations ATX modernes ont un bouton – poussoir numérique qui remplace l’interrupteur mécanique. En outre, les alimentations ATX peuvent être intégrées dans d’anciens et de nouveaux microprocesseurs.
Comment allumer une alimentation ATX sans la carte mère du PC?
Il est possible d’ allumer une alimentation ATX sans utiliser la carte mère du PC. Pour cela, vous pouvez suivre les étapes que nous expliquons ci-dessous.
Matériel nécessaire pour alimenter une alimentation ATX sans la carte mère
Pour allumer une source d’alimentation ATX sans utiliser la carte mère du PC, vous aurez besoin d’un lecteur de CD / DVD ou d’un autre appareil pour se connecter à la source d’alimentation et d’un voltmètre ou «testeur» . Avec ces instruments, vous pouvez passer à l’étape suivante.

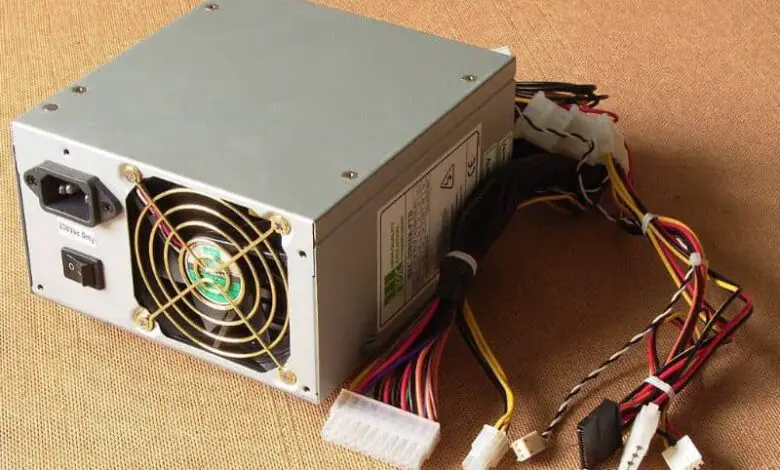

Test de l’alimentation ATX sans carte mère
Débranchez l’alimentation ATX de la carte mère (si elle était installée sur votre PC) et profitez de cette étape pour nettoyer l’alimentation de votre PC s’il a une longue durée d’utilisation. Lorsque vous avez terminé ce travail, effectuez un pont entre les fils 14 et 15 (les fils vert et noir, respectivement). Le fil vert sert à allumer l’alimentation lorsqu’il est connecté à la terre, tandis que le fil noir sert à la fonction de mise à la terre.
Il est recommandé de connecter tout périphérique tel qu’un lecteur de CD / DVD à la source d’alimentation pour éviter qu’il ne se détériore en raison de l’absence de consommation.
Utilisez le voltmètre
Dans cette étape, vous devez utiliser le voltmètre afin de mesurer les différentes tensions du connecteur. De cette façon, vous pouvez déterminer si la source d’alimentation fonctionne correctement. Pour cette raison, le voltmètre devient un outil essentiel lors de la réparation d’un ordinateur lorsqu’il ne s’allume pas ou ne démarre pas .
En ce sens, il est recommandé de mesurer les extrémités des connecteurs pour vérifier leur tension. Les fils noirs indiquent la masse, le fil jaune doit avoir une tension de +12 volts et le fil rouge doit avoir une tension de +5 volts.
Les tensions pour une alimentation ATX 20 broches
Une alimentation ATX à 20 broches doit avoir les tensions suivantes: Pour les broches 1, 2 et 11 (fils jaunes), la tension est de +3,3 Vcc. Les broches 3, 5, 7, 13, 15, 16 et 17 (fils noirs) doivent être marquées COM ou «masse».
En revanche, les broches 4, 6, 19 et 20 (fils rouges) doivent indiquer +5 VDC. La broche 9 est +5 VSB, la broche 8 est PWR_OK et la broche 14 est PS_ON #.
Les tensions pour une alimentation ATX 24 broches
Une alimentation ATX à 24 broches doit indiquer ces tensions sur chacune de ses broches. Pour les broches 1, 2, 12 et 13, la tension doit être de +3,3 VDC, tandis que les broches 4, 6, 21, 22 et 23 sont de +5,5 VDC.
Les broches 3, 5, 7, 15, 17, 18, 19 et 24 doivent être marquées COM ou «masse». Par contre, les broches 10 et 11 sont de + 12V1 DC, la broche 14 doit être de -12V1 DC. La broche 9 doit indiquer + 5VSB et la broche 8 reflète la tension pour PWR_OK et la broche 16 est pour la tension PS_ON #.
