Créer un diagramme arborescent dans Word facilement

Un diagramme arborescent (ou diagramme en arbre) représente des éléments qui se divisent en branches successives : les issues d’une expérience aléatoire en mathématiques, les choix d’un arbre de décision, l’arborescence des pages d’un site ou des dossiers d’un projet. Word sait en produire de très propres sans logiciel supplémentaire. Ce guide se concentre sur ces arbres « logiques » ; pour un organigramme d’entreprise ou un arbre généalogique, des guides dédiés sont indiqués plus bas.

Qu’est-ce qu’un diagramme arborescent et à quoi sert-il ?

Méthode 1 : un diagramme arborescent avec SmartArt

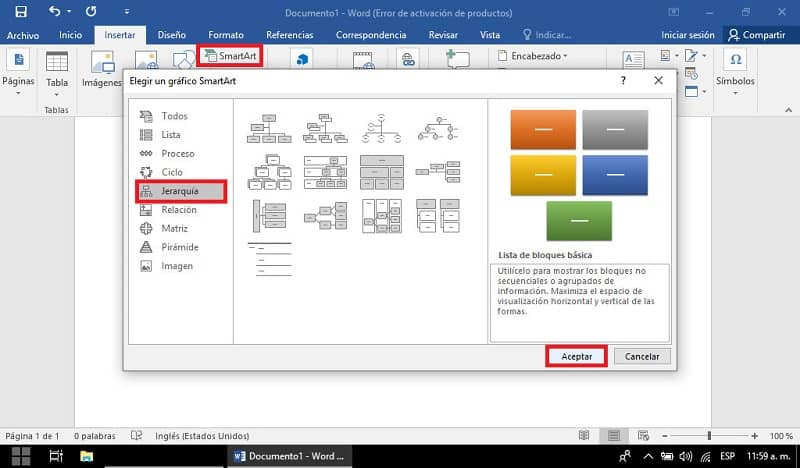

1. Placez le curseur à l’endroit voulu, puis Insertion > SmartArt.
2. Dans la catégorie Hiérarchie, choisissez Hiérarchie horizontale (arbre de gauche à droite) ou Hiérarchie (de haut en bas). Validez avec OK.
3. Ouvrez le volet de texte (petite flèche sur le bord gauche du graphique) et saisissez la racine sur la première ligne.
4. Appuyez sur Entrée pour créer un élément, puis Tab pour le transformer en branche de l’élément au-dessus. Maj + Tab le fait remonter d’un niveau.
5. Dans l’onglet Création SmartArt, utilisez Modifier les couleurs et les Styles SmartArt pour harmoniser l’ensemble avec votre document.
6. Pour inverser le sens de lecture, cliquez sur De droite à gauche dans le même onglet.

Le SmartArt redimensionne et aligne tout automatiquement : c’est idéal pour une arborescence de site ou une classification. Sa limite : impossible d’écrire proprement une valeur au milieu d’une branche.

Méthode 2 : un arbre de probabilités avec formes et connecteurs

Pour un exercice de probabilités, les valeurs doivent apparaître sur les branches. Les formes libres donnent ce contrôle.

1. Insertion > Formes > Nouvelle zone de dessin (en bas de la liste). La zone de dessin garde tous les éléments ensemble quand le texte bouge.
2. Insérez des zones de texte sans contour pour chaque nœud : la racine à gauche, puis les issues (par exemple « P » et « F »).
3. Reliez-les avec Formes > Lignes > Connecteur droit : accrochez chaque extrémité aux points d’ancrage des zones de texte, ainsi les traits suivent si vous déplacez un nœud.
4. Ajoutez une petite zone de texte au-dessus de chaque branche pour la probabilité (0,5, 1/6…). L’éditeur d’équations (Alt + =) affiche de belles fractions.
5. Sélectionnez une branche terminée (nœuds, traits et valeurs), copiez-la avec Ctrl + C et collez-la pour construire le niveau suivant plus vite.
6. Utilisez Format de la forme > Aligner (Aligner à gauche, Distribuer verticalement) pour un résultat régulier.

Méthode 3 : un arbre rapide avec un tableau

Pour un arbre très simple à imprimer, un tableau sans bordures fait l’affaire : une colonne par niveau, des cellules fusionnées verticalement pour les nœuds parents, et des bordures gauches visibles pour suggérer les branches. C’est moins élégant, mais rapide et facile à modifier.

Erreurs fréquentes et solutions

Cas pratique : l’arbre d’un double lancer de pièce

Lucas, en seconde, doit représenter deux lancers successifs d’une pièce. Dans une zone de dessin, il place un point de départ, deux nœuds « P » et « F », puis deux nouveaux nœuds derrière chacun. Il relie le tout avec des connecteurs droits et écrit « 0,5 » sur chaque branche. À droite, il ajoute les quatre issues (PP, PF, FP, FF) et leur probabilité, 0,25. Il copie la première branche complète pour gagner du temps, aligne les nœuds avec Distribuer verticalement, puis exporte en PDF pour le rendre sur l’ENT.
