Autoradio qui ne s’allume plus : fusible, câblage et code antivol

En bref :

  • Cause la plus fréquente : un fusible grillé, dans la boîte à fusibles de l’habitacle (repère RADIO, AUDIO ou symbole de haut-parleur) ou à l’arrière de l’autoradio.
  • Remplacez-le par un fusible de même ampérage (souvent 10 ou 15 A) ; s’il regrille aussitôt, il y a un court-circuit.
  • Après un changement de batterie, l’autoradio peut demander un code antivol : ce n’est pas une panne.

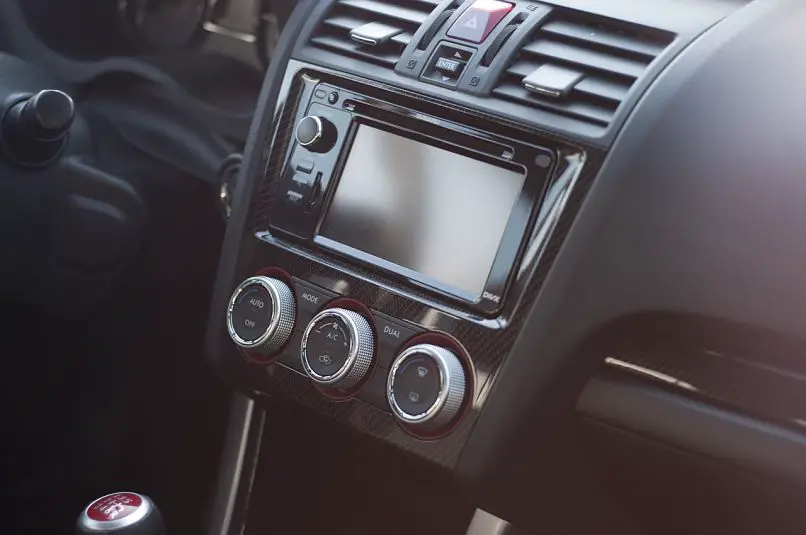

Un autoradio qui reste noir alors que tout fonctionne dans la voiture est un problème courant, et souvent simple à régler soi-même. Avant de penser à remplacer l’appareil, vérifiez les fusibles, l’alimentation et l’antivol. Voici la méthode de diagnostic dans l’ordre, du plus simple au plus technique.

Les causes possibles

Symptôme Cause probable
Écran totalement noir, aucun bouton ne réagit Fusible grillé, alimentation coupée
Affiche « CODE », « SAFE » ou « LOCKED » Antivol après coupure de la batterie
S’allume puis s’éteint, ou perd les réglages à chaque arrêt Fils jaune et rouge inversés ou mauvaise masse
Fonctionne seulement moteur tournant Câblage de l’alimentation permanente
Affichage mais pas de son Haut-parleurs, mode muet, amplificateur
Défile une démo Mode démonstration activé (autoradio neuf)

Trouver et changer le fusible de la radio

  1. Coupez le contact.
  2. Repérez la boîte à fusibles de l’habitacle : sous le volant, côté conducteur, dans la boîte à gants ou sur le côté de la planche de bord.
  3. Consultez le schéma au dos du couvercle ou dans le carnet d’entretien : repère RADIO, AUDIO, INFO, ACC ou un pictogramme de haut-parleur.
  4. Retirez le fusible avec la pince fournie et regardez le filament : coupé = grillé.
  5. Remplacez-le par un fusible du même ampérage (couleur identique).
  6. Remettez le contact et testez.

Les autoradios d’origine et de seconde monte ont aussi souvent un fusible à l’arrière de l’appareil : il faut déposer la façade ou l’appareil (clés d’extraction) pour le vérifier.

Si le fusible grille à nouveau

  • Un fil dénudé touche la carrosserie (court-circuit), souvent après une installation récente.
  • L’autoradio lui-même est défectueux.
  • Ne mettez jamais un fusible plus fort : vous risquez un incendie.

Vérifier le câblage (autoradio de seconde monte)

Fil (norme ISO) Rôle
Jaune +12 V permanent (mémoire)
Rouge +12 V après contact (allumage)
Noir Masse
Bleu ou bleu/blanc Commande d’antenne ou d’amplificateur

Selon les marques de voitures, les fils jaune et rouge sont inversés dans le connecteur : l’autoradio vide alors la batterie ou perd ses réglages. Des adaptateurs ou une simple inversion des cosses règlent le problème. Vérifiez les tensions avec un multimètre : 12 V sur le jaune contact coupé, 12 V sur le rouge contact mis.

Le code antivol

Après un débranchement de batterie, de nombreux autoradios d’origine affichent « CODE » ou « SAFE ». Le code se trouve sur une carte fournie avec le véhicule ou dans le carnet. Sinon, le concessionnaire peut le retrouver avec le numéro de série de l’appareil et une preuve de propriété. Trop d’essais erronés bloquent l’appareil pendant un certain temps.

Cas pratique : radio muette après l’hiver

Après avoir fait changer sa batterie, Sophie trouve son autoradio éteint. L’écran reste noir : ce n’est donc pas le code. Le schéma de sa boîte à fusibles indique un fusible 15 A « AUDIO » : il est grillé. Elle le remplace par un fusible identique ; la radio s’allume et demande alors son code, qu’elle retrouve dans la pochette du carnet d’entretien.

À lire aussi : écouter la radio FM sur un téléphone, le Dolby Surround, Waze comme GPS par défaut et les bus et connexions.

Questions fréquentes

Où est le fusible de l’autoradio ?

Dans la boîte à fusibles de l’habitacle (repère RADIO ou AUDIO) et parfois à l’arrière de l’appareil.

Quel ampérage pour le fusible de la radio ?

Souvent 10 ou 15 A ; respectez la valeur indiquée sur le schéma.

Pourquoi mon autoradio affiche CODE ?

L’antivol s’est activé après une coupure de batterie ; saisissez le code du véhicule.

Mon autoradio vide la batterie, pourquoi ?

Fils jaune et rouge inversés ou alimentation permanente mal branchée.
